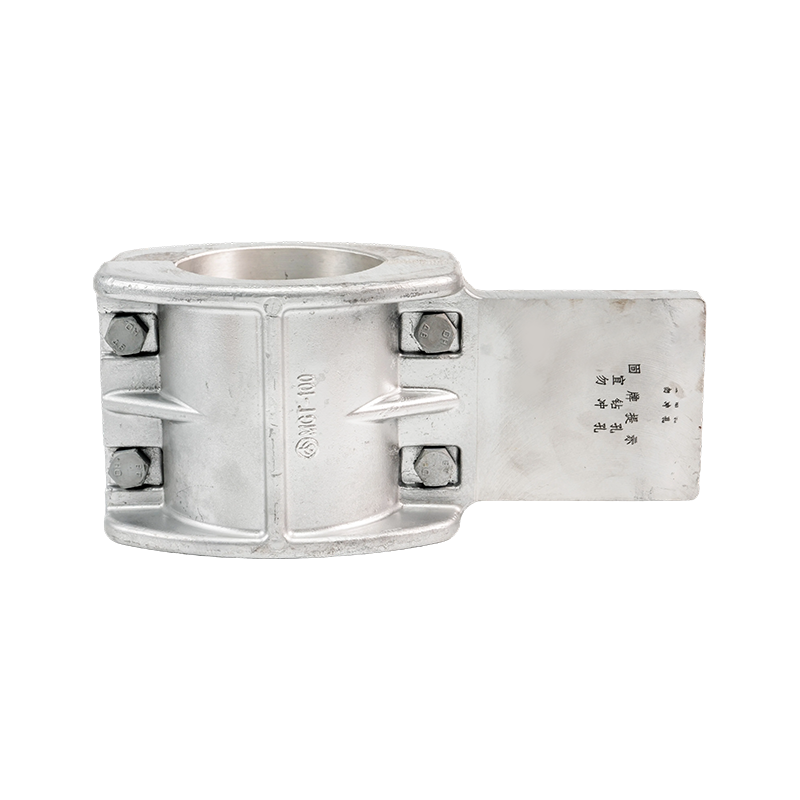

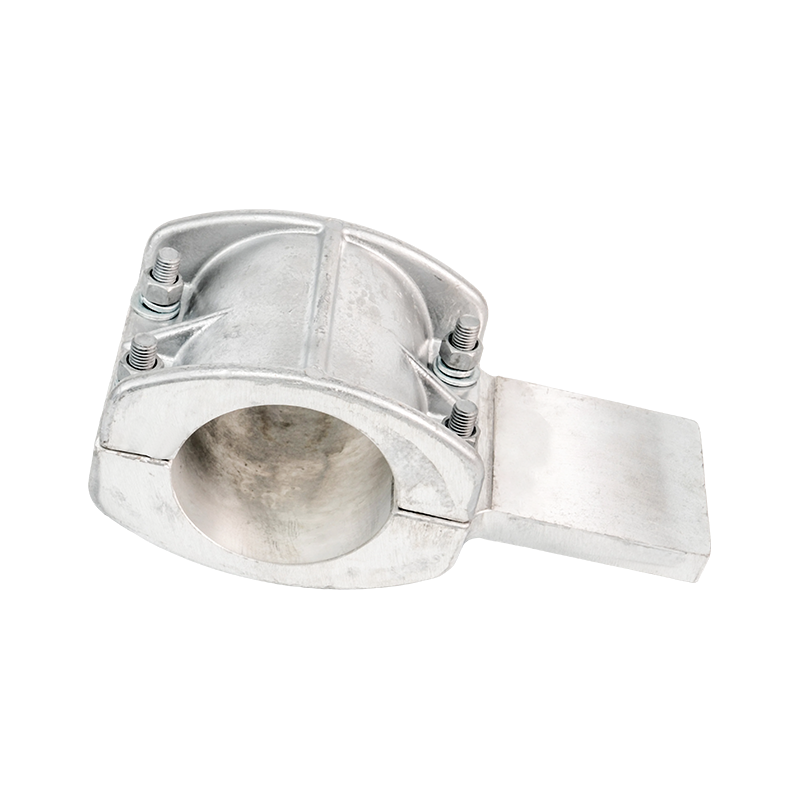

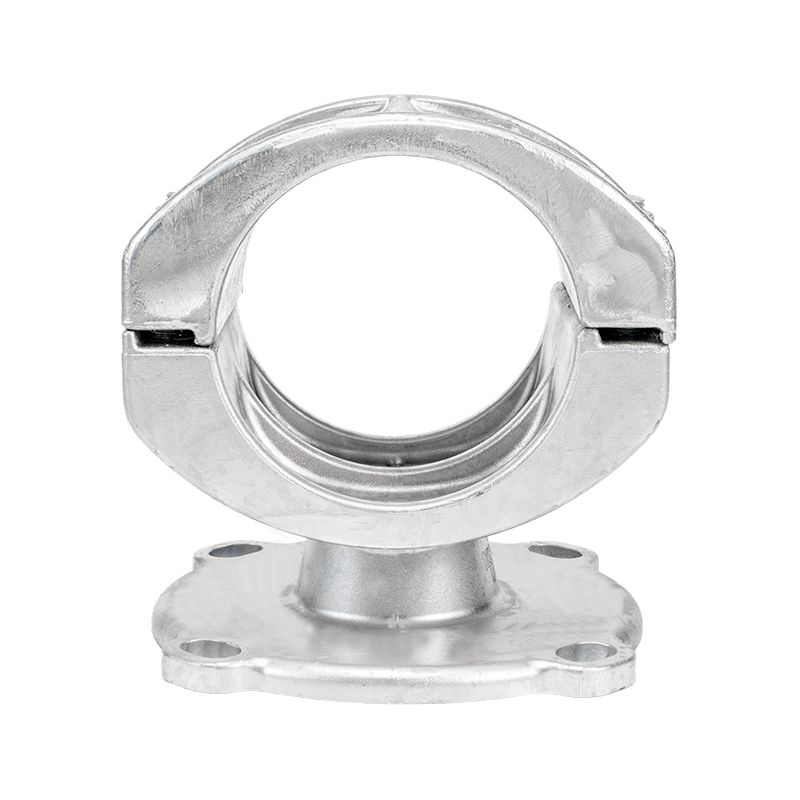

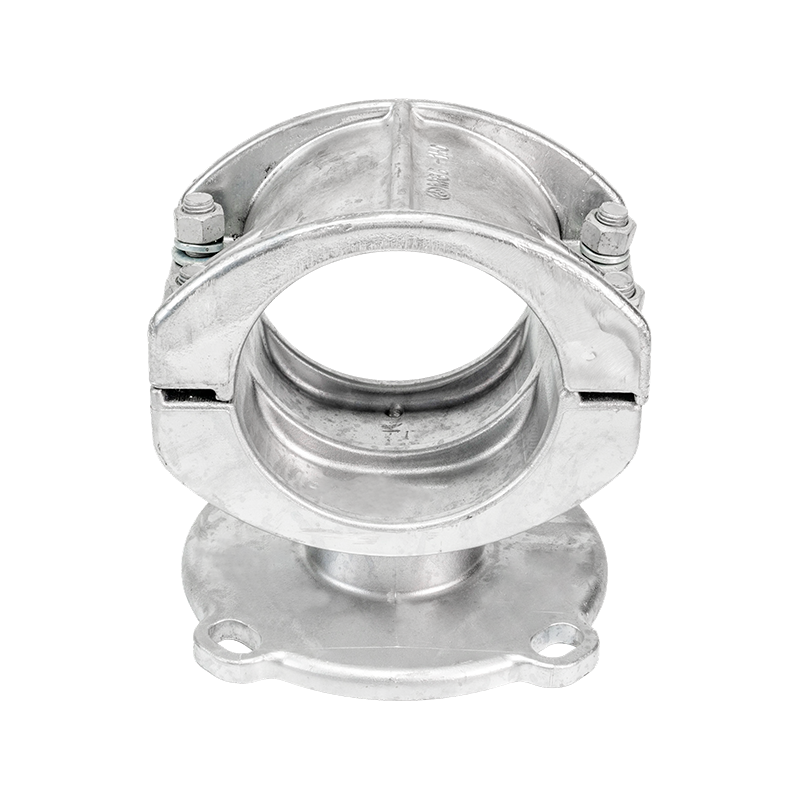

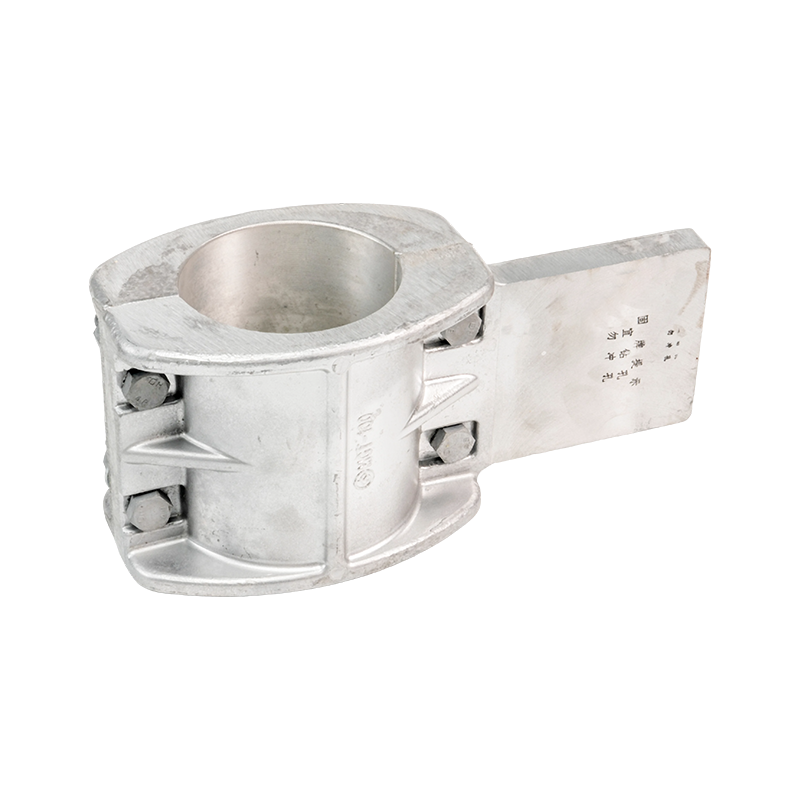

Síntartók (rögzített támogatási típus)

Technikai előnyök

MGG típusú fix hardver: Kompatibilis a cső alakú gyűjtősín külső átmérőjével Φ50 mm és Φ180 mm között.  Standard és megerősített kivitelben is kapható. Tűzihorganyzott acél alkatrészekből készült, egyértelműen meghatározott méretparaméterekkel és tömegadatokkal.

MGF típusú végsapkák: Kompatibilis a cső alakú sínek belső/külső átmérőjével Φ50/45 mm-től Φ250/230 mm-ig terjedő tartományban. Szabványos, csillapító és sorkapocs golyós típusokban kapható. Csillapítási típus LGJ-240-LGJ-630 csillapító vezetékekkel a szeizmikus és rezgésállóság fokozása érdekében.

Feszítőbilincsek acélszálakhoz: Beépített kovácsolt típusú és univerzális kialakítású. Kompatibilis a Φ7,8 mm-től Φ16,0 mm-ig terjedő acélszál-átmérővel, 45 kN és 187 kN közötti fogási szilárdsággal.  Tűzihorganyzott acél alkatrészekből készül, szabványos méretekkel és fogásszilárdsági paraméterekkel.

Acélmaggal ellátott alumínium szálak (ACSR) támogatása: A szerkezet megfelel a GB1179-83 szabványnak. A névleges keresztmetszet 10/2 mm² és 240/30 mm² közötti. Adjon meg olyan szabványos paramétereket, mint a számított keresztmetszet, külső átmérő, egyenáramú ellenállás, számított szakítószilárdság és számított tömeg.

Jellemzők

Anyag és eljárás: A vasalat tűzihorganyzott acélból készül, a cinkbevonat vastagsága szigorúan megfelel a ≥85 μm szabványnak. A kovácsolási és hőkezelési eljárások révén az anyag kiváló mechanikai tulajdonságokat ér el, és még alacsony, -40 ℃ hőmérsékleten is megtartja a jó szívósságát. A felületi homokfúvás és passziválási kezelések tovább fokozzák a korrózióállóságot, megfelelve a C4-es szintű korrozív környezet hosszú távú felhasználási követelményeinek.

Mechanikai teljesítmény: A hardver fogási szilárdsága 45-187 kN között van, 2,5-ös biztonsági tényezővel tervezték. A végeselemes elemzés optimalizálja a szerkezeti feszültségeloszlást, és a kifáradási élettartam vizsgálata megfelel a 10^7 rezgési ciklus követelményének. A rezonanciafrekvenciákat a rendszer működési tartományán kívül szabályozzák, biztosítva a szilárdsági tartalékokat a hirtelen ütközési terhelések ellenállásához.

Elektromos teljesítmény: A hardver kialakítása teljes mértékben figyelembe veszi az elektrotermikus csatolás hatását, optimalizálva a szerkezetet az örvényáram-veszteségek csökkentése érdekében. Az elektromágneses erőszámítások rövidzárlati körülmények között megfelelnek a rendszerstabilitási követelményeknek, 50 μΩ alá szabályozott érintkezési ellenállás értékekkel. A koronamentes kialakítás biztosítja, hogy nagyfeszültségű környezetben ne forduljanak elő részleges kisülési jelenségek.

Környezeti alkalmazkodóképesség: A hardver 3000 órányi sópermetezésen és 2000 órányi ultraibolya öregedési teszten megy keresztül, stabil teljesítményt tartva a -40 ℃ és 60 ℃ közötti hőmérséklet-ciklus során. Nedves és meleg körülmények között a szigetelési ellenállás 10^4 MΩ felett marad. Továbbfejlesztett korróziógátló bevonat megoldások állnak rendelkezésre speciális régiókban.
