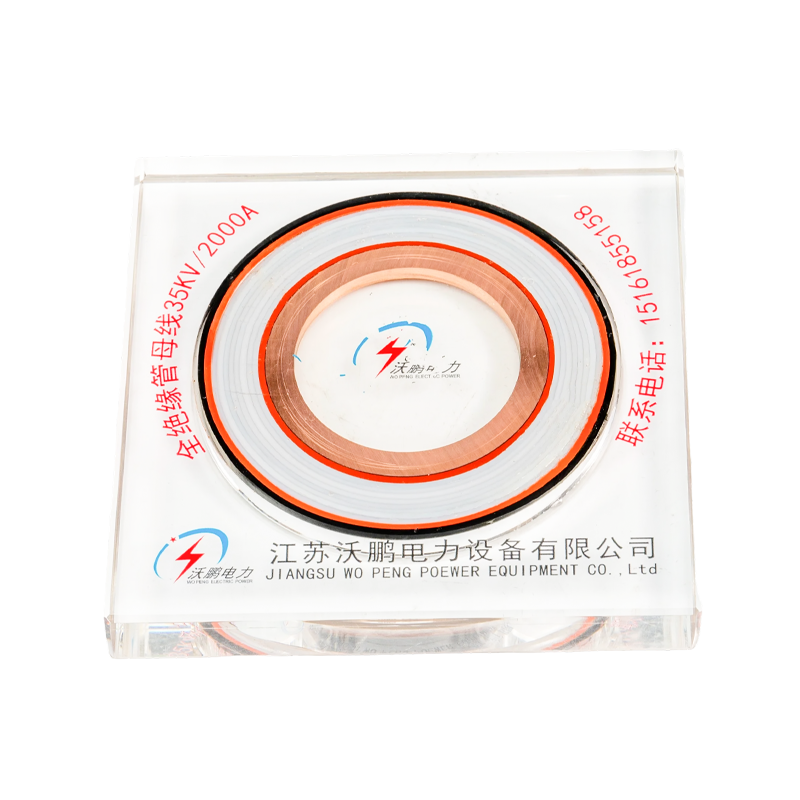

PTFE cső alakú buszrúd

A WOPENG PTFE csősínt kifejezetten extrém körülményekhez tervezték. Fő szigetelése politetrafluoretilén (PTFE) fólia precíz mechanikai tekercselését alkalmazza, a rétegek között szilikonolajjal, amely sűrű, gázmentes, folytonos szigetelőt képez. A termék nem kevesebb, mint 5 kapacitív képernyőt tartalmaz (beleértve a nulla képernyőt, az osztályozó képernyőt és a földelő képernyőt), és szilikongumi kúszófelület-hosszabbítókkal van felszerelve az optimalizált elektromos téreloszlás és a fokozott kúszási teljesítmény elérése érdekében. Kiváló korrózióállóságot és kiváló magas/alacsony hőmérséklet-tűrést kínál, -60°C és 250°C közötti üzemi hőmérséklet-tartományban, és IP68-as védelmi besorolást biztosít.

Lépjen kapcsolatba velünk +
PREV：No previous product KÖVETKEZŐ：Epoxigyanta öntvény cső alakú buszrúd
  • Termék részletek
  • Jellemzők
  • Lépjen kapcsolatba velünk

Technikai előnyök

Hőmérsékletállóság: -60°C és 250°C közötti üzemi hőmérséklet-tartomány.

Korrózióállóság: Ellenáll savaknak, lúgoknak, sópermetnek és szerves oldószereknek.

Kenési tulajdonságok: Rendkívül alacsony súrlódási együttható a PTFE csősínhez, csökkenti a mechanikai igénybevételt.

Nagy dielektromos szilárdság: alacsony dielektromos állandó, minimális dielektromos veszteség és stabil szigetelési teljesítmény.

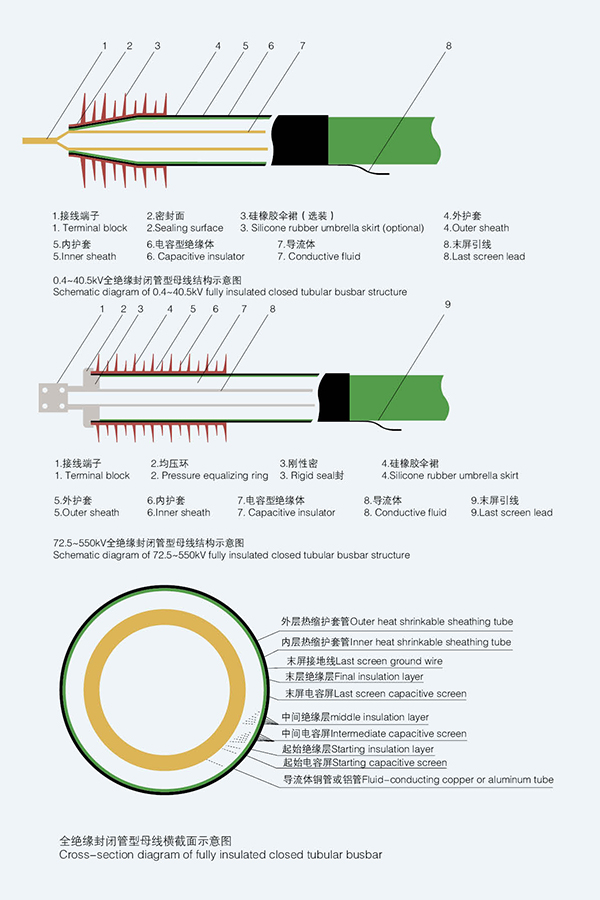

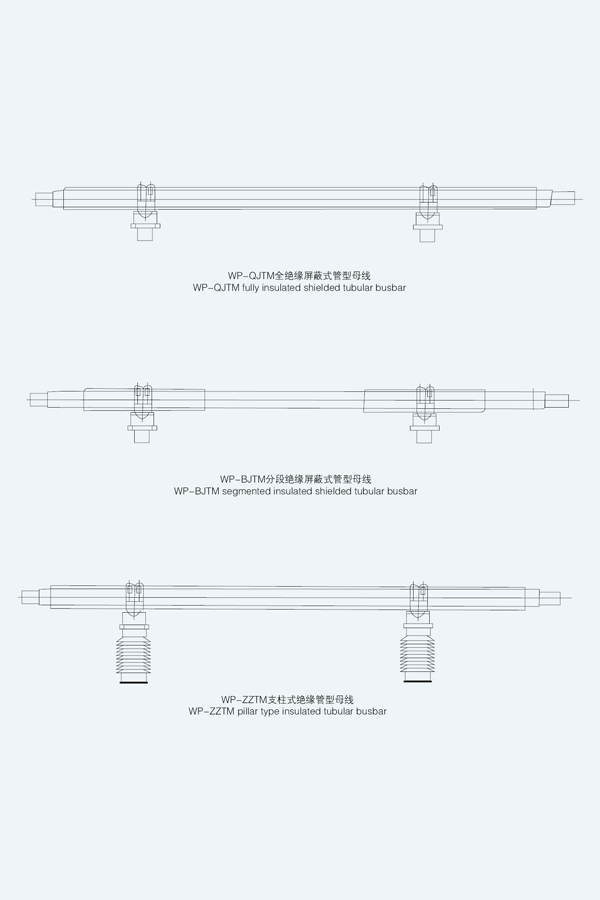

Szigetelt cső gyűjtősín szerkezeti diagram (politetraoxietilén eljárás)

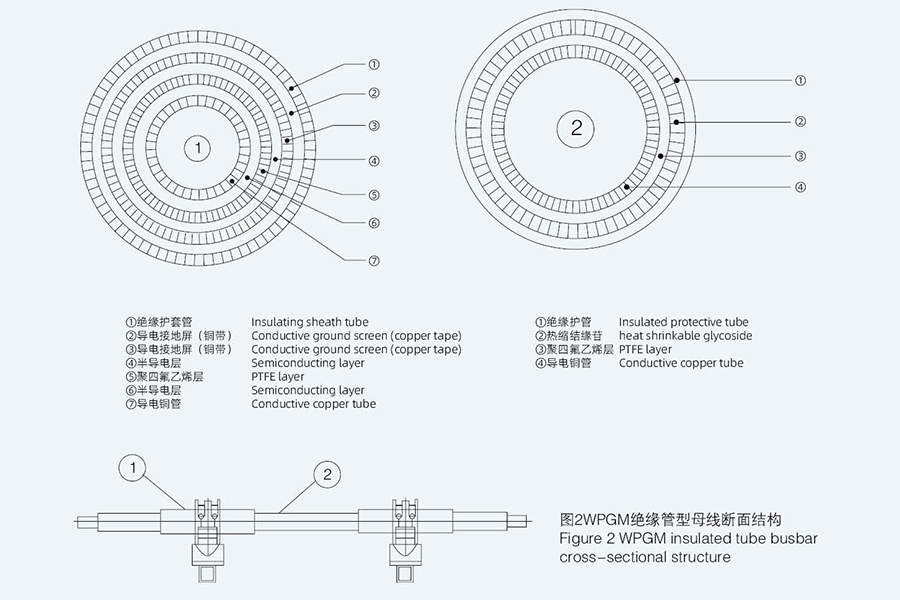

A GM-szigetelt csősín keresztmetszeti felépítése a 2. ábrán látható. Modell: GMn/n

Tipikus alkalmazási megoldások szigetelt csősínekhez

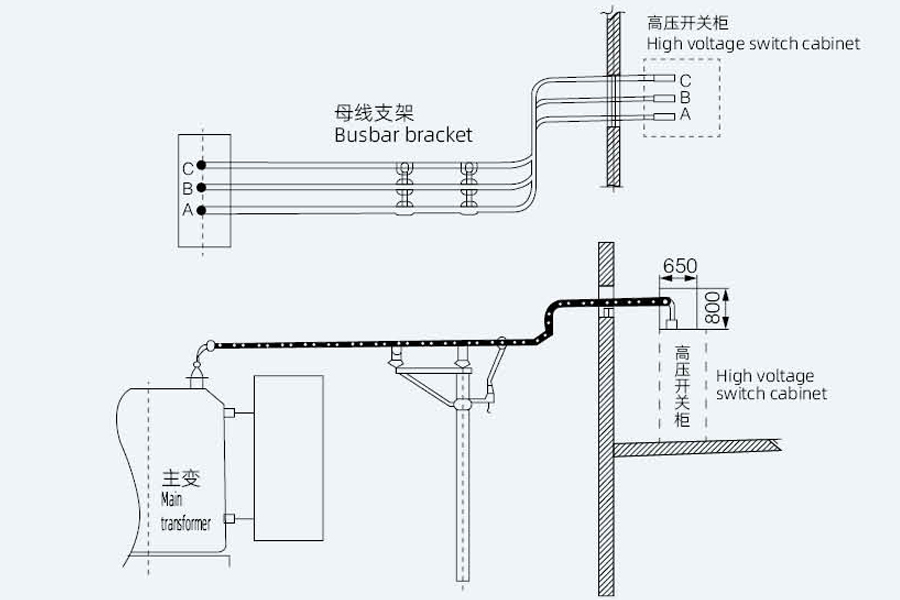

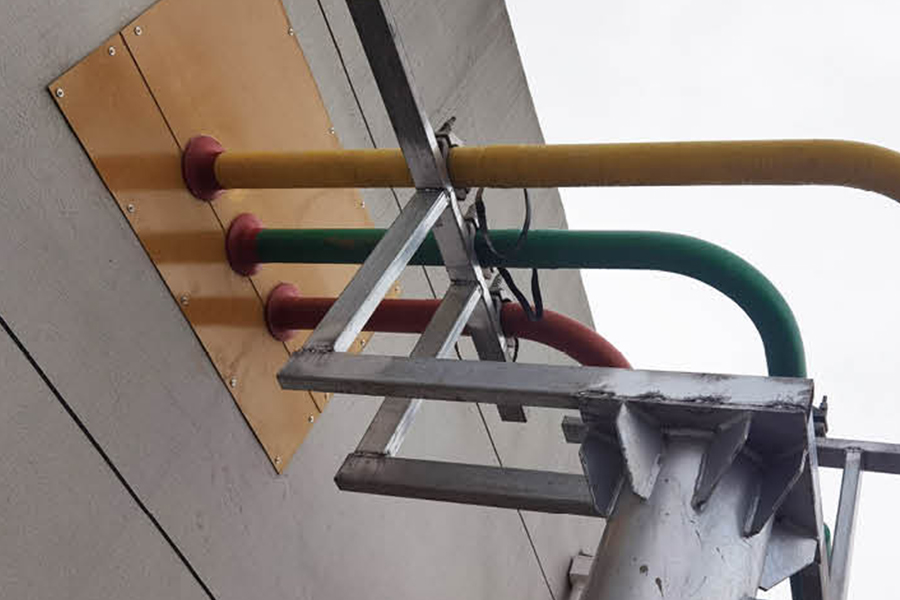

1. módszer: Csatlakoztassa a fő transzformátort a vezérlőteremhez
Ez a legelterjedtebb módja a csősín alkalmazásnak. A gyűjtősín közvetlenül csatlakozik a főtranszformátor kisfeszültségű kivezetéseihez a
kapcsolószekrény sorkapcsai a vezérlőteremben. Fő előnyei: Alkalmas nagy áramokhoz. A vezetékek átlátszóak és szépek, teljesen vagy félig szigetelhetők.

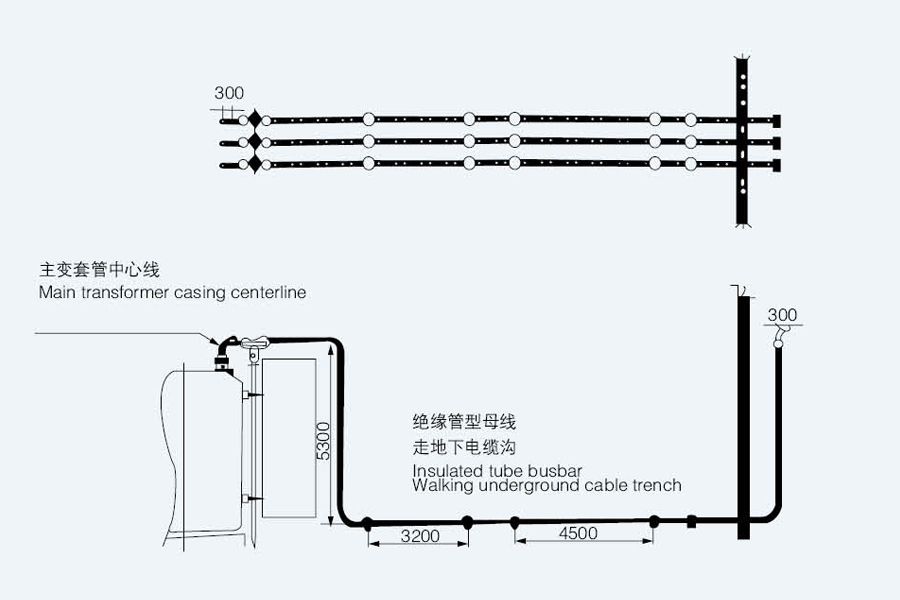

2. módszer: A gyűjtősínt kábeláron vagy kábelmezzanine-on vezetik át
Az alábbi ábra a csősínek egy másik általános alkalmazási módja. A gyűjtősínek föld alatti kábelárkokon keresztül csatlakoztathatók a kapcsolószekrényekhez
vagy kábelmezzaninok, valamint kapcsolószekrények közötti összeköttetésekre is használható. Ez a gyűjtősín teljesen szigetelt, és különösen alkalmas helyzetekre
ahol nehézkes a vezetékezés.

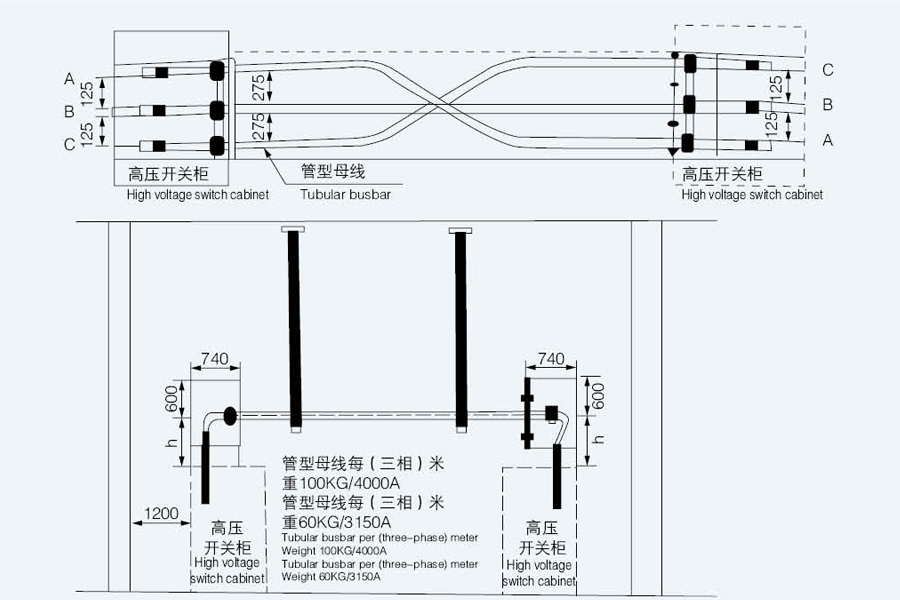

3. módszer: A cső alakú gyűjtősíneket kábelárkon vagy kábelmezzanine-on vezetik át
Ez a módszer a kapcsolószekrény felső kábelcsatlakozási módja. A kábelmezzanine-on és az alsó kábelcsatlakozón keresztül is csatlakoztatható
módszerrel. A felhasználók az aktuális helyzetnek megfelelően választhatnak. A gyűjtősín típus teljesen szigetelt.

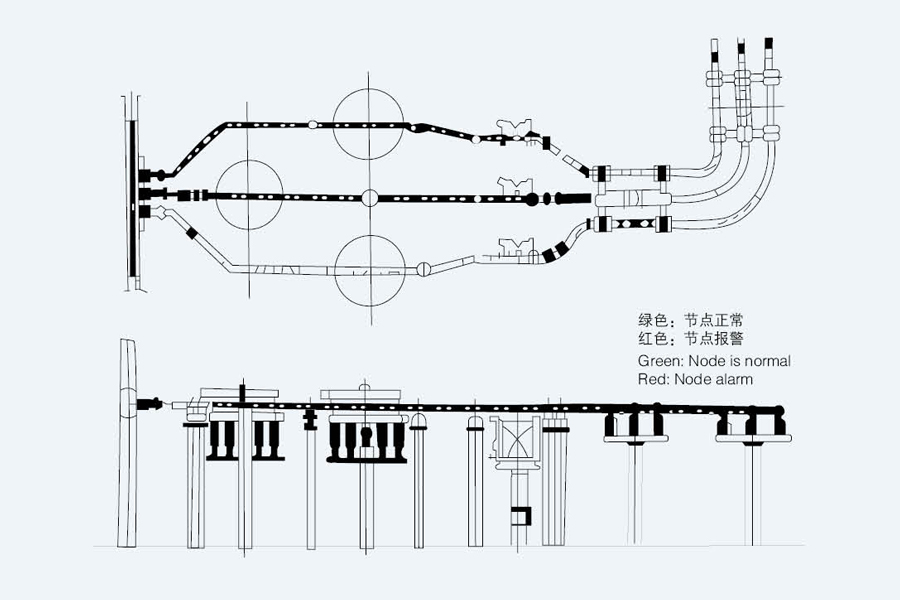

4. módszer: Csöves buszos CNC felügyeleti rendszer
Cégünk saját maga fejleszti és megvalósítja a csőbusz több műszaki adatának pilóta nélküli intelligens monitorozását.

Szigetelt csősín

Technikai kihívások

Tekercselési folyamat szabályozása: A rétegek közötti feszültség egyenletességének követelménye ±2%-on belül, ultrahangos segítség szükséges a buborékszabályozáshoz.

Rétegek közötti tapadás: A PTFE cső alakú gyűjtősín alacsony felületi energiája gyenge rétegek közötti kötést eredményez, amely speciális kezelőszereket igényel.

Magas költség: A drága nyers PTFE csősín anyag jelentősen magasabb termékköltséget eredményez más típusokhoz képest.

Nehéz újrahasznosítás: A PTFE cső alakú gyűjtősín anyaga nehezen bomlik le, ami magas környezeti feldolgozási költségeket eredményez.

Ajánlott termékek

Rólunk
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Professzionális csapatot gyűjtünk össze iparági szakértőkből, vezető mérnökökből és műszaki személyzetből, valamint tapasztalt gyártási szakemberekből, akik évek óta foglalkoznak az erőművi berendezések technológiájával.
Főbb termékeink közé tartoznak a réz- és alumíniumcsöves gyűjtősínek, a szélerőmű-csöves gyűjtősínek, az intenzív (kompakt) gyűjtősínek és a csúszó érintkezőrendszerek. A 0,4 kV-35 kV-os teljesen szigetelt, zárt csöves gyűjtősínek és kisfeszültségű öntött műgyanta buszrendszerek kutatás-fejlesztésére és gyártására összpontosítunk, amelyek megbízható áramátviteli útvonalakat biztosítanak erőművek, alállomások, szélerőművek, vasúti tranzit és ipari létesítmények számára.
Becsületi oklevél
  • Üzleti engedély
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
Hírek
Teljesen szigetelt cső alakú buszsín Industry knowledge

1. Mi az a PTFE csősín

A PTFE cső alakú buszrúd egy nagy teljesítményű szigetelt vezetőképes alkatrész, amely fém vezetőmagból (réz vagy alumínium) és politetrafluoretilén (PTFE) szigetelőrétegből áll. Kifejezetten nagyfeszültségű áramellátó rendszerekhez készült, kihasználva a PTFE egyedi tulajdonságait a biztonságos és hatékony energiaátvitel érdekében. Egy profi PTFE csősín gyártó és PTFE csővezetékes sínek szállítója nagyfeszültségű szabványoknak megfelelő termékeket gyárt, a Egyedi PTFE csősín gyártó személyre szabott megoldásokat kínál a konkrét projektigényekre.

(1) Alapszerkezet és kulcsjellemzők

A PTFE cső alakú buszrúd 4-8 mm vastag PTFE szigetelőrétegbe burkolt vezetőmag (vezetőképesség ≥63% IACS). Letörési feszültséggel büszkélkedhet ≥35kV/mm , -60 ℃ és 200 ℃ közötti üzemi hőmérséklet-tartomány, és 1,0 × 10¹⁴Ω feletti szigetelési ellenállás. A PTFE tapadásmentes, korrózióálló és alacsony súrlódású tulajdonságai miatt a gyűjtősín ideális a zord, nagyfeszültségű környezetben.

2. Miért használják a PTFE csősínt a nagyfeszültségű rendszerekben?

A nagyfeszültségű rendszerek (≥110 kV) kivételes szigetelést, stabilitást és tartósságot igényelnek, és PTFE cső alakú buszrúd egyedi előnyeivel kielégíti ezeket az igényeket, többek között:

  • Kiváló szigetelési teljesítmény: Ellenáll a nagyfeszültségű gradienseknek (≥35 kV/mm), hogy megakadályozza a szivárgást és a rövidzárlatokat, ami kritikus a 110 kV-500 kV-os rendszerekben.
  • Extrém hőmérsékleti alkalmazkodóképesség: -60 ℃ és 200 ℃ között stabilan működik, alkalmas kültéri nagyfeszültségű alállomásokhoz hideg vagy meleg területeken.
  • Korrózió- és szennyeződésállóság: A PTFE közömbös a vegyszerekkel, nedvességgel és porral szemben, így csökkenti a karbantartási gyakoriságot ipari vagy tengerparti nagyfeszültségű környezetben.
  • Alacsony dielektromos veszteség: Dielektromos veszteségtényező ≤0,0002 50 Hz-en, minimálisra csökkenti a teljesítményveszteséget nagy távolságú nagyfeszültségű átvitelnél.

Egy megbízható PTFE csővezetékes sínek szállítója biztosítja, hogy ezek az előnyök állandóak legyenek, így a gyűjtősín a világszerte előnyben részesített választás a nagyfeszültségű áramellátó rendszerekben.

3. A teljesítmény összehasonlítása más nagyfeszültségű szigetelt buszsínekkel

A PTFE csősín és más nagyfeszültségű szigetelt gyűjtősín teljesítményének összehasonlítása
Buszrúd típusa Áttörési feszültség Hőmérséklet tartomány Dielektromos veszteség
PTFE cső alakú buszrúd ≥35kV/mm -60 ℃ ~ 200 ℃ ≤0,0002
Epoxigyanta öntősín ≥30kV/mm -30 ℃ ~ 130 ℃ ≤0,001
Szilikongumi szigetelt buszsín ≥25kV/mm -40 ℃ ~ 120 ℃ ≤0,0005

A Egyedi PTFE csősín gyártó optimalizálhatja a gyűjtősín szerkezetét bizonyos nagyfeszültségű forgatókönyvekhez, miközben professzionális PTFE csősín gyártó állandó minőséget biztosít, hogy megfeleljen a nagyfeszültségű villamosenergia-rendszerek szigorú követelményeinek.

4. Gyakran Ismételt Kérdések

Q1: Milyen feszültségtartományra alkalmas a PTFE csősín?

V: Főleg erre használják 110kV-500kV nagyfeszültségű áramellátó rendszerek, testreszabott opciókkal a magasabb feszültségszintekhez.

2. kérdés: Hogyan válasszunk megbízható PTFE csősín-szállítót?

V: Válasszon beszállítókat PTFE szigetelési teljesítménytesztekkel, fejlett gyártóberendezésekkel és nagyfeszültségű projektekben szerzett tapasztalattal.

3. kérdés: Készülhet-e egyedi PTFE csősín speciális méretekhez?

V: Igen, a Egyedi PTFE csősín gyártó meghatározott vezetékmérettel és szigetelésvastagsággal rendelkező gyűjtősíneket tud gyártani.

4. kérdés: Mennyi a PTFE csöves buszrúd élettartama?

V: Normál nagyfeszültségű munkakörülmények között szolgálhat 35-45 év stabil teljesítménnyel.
