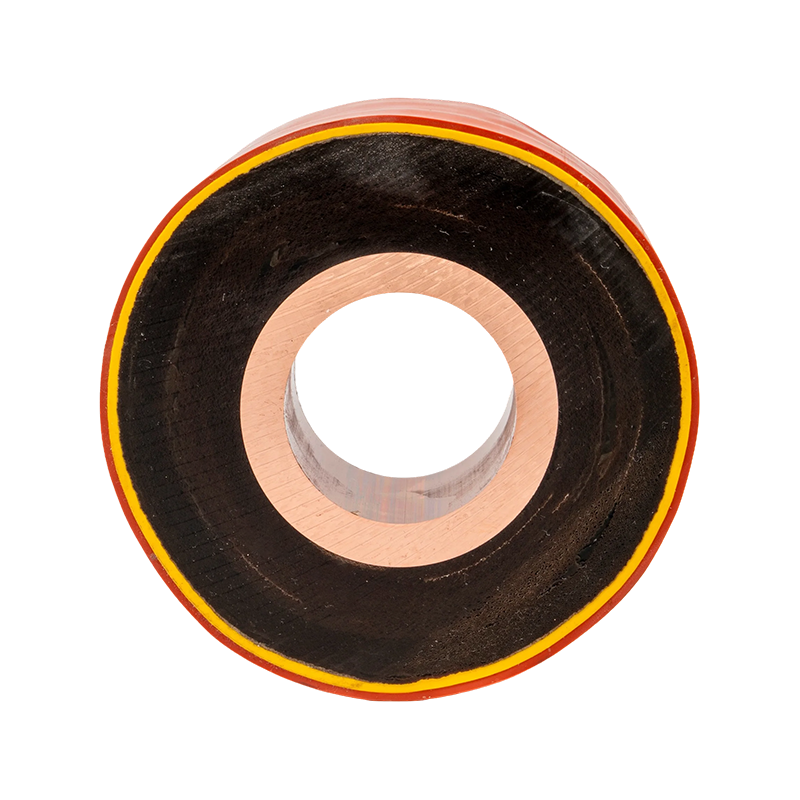

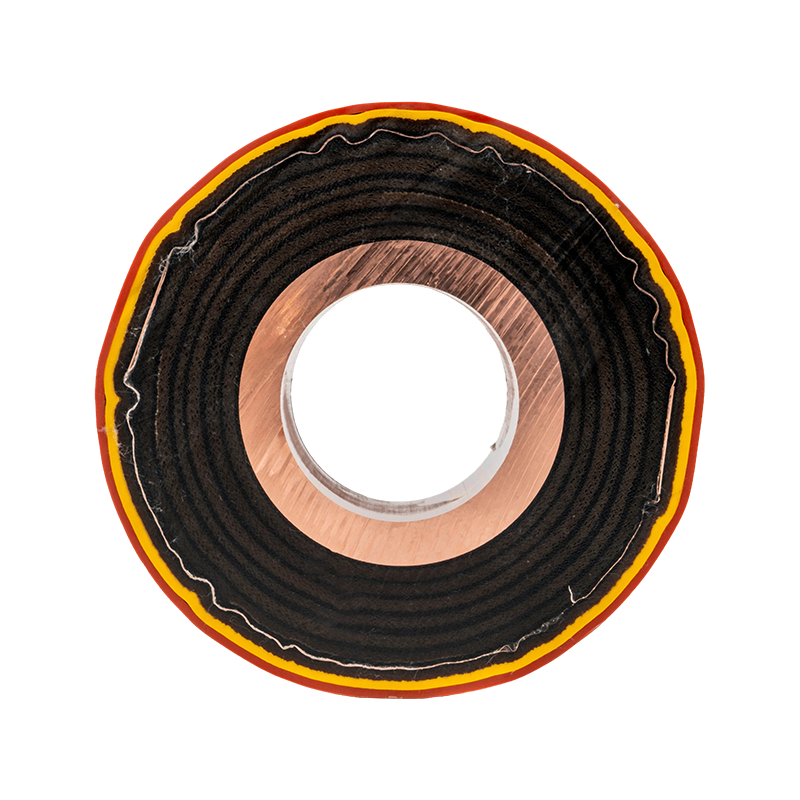

Epoxigyanta öntvény cső alakú buszrúd
A WOPENG epoxigyanta öntésű csősín egy olyan erőátviteli termék, amely egy teljesen automatizált kétkomponensű vákuum-fröccsöntő géppel integráltan van kialakítva, amely nyomásos befecskendezést és magas hőmérsékletű keményedési technológiát alkalmaz. Szerkezete elválaszthatatlan, égésgátló tulajdonságokkal, valamint öregedésállósággal rendelkezik, és több mint 30 éves tervezett élettartammal büszkélkedhet. Ennél a terméknél a szigetelő csatlakozásokat és a rézvezetőket egy-lövéses fröccsöntési eljárással gyártják, zökkenőmentes, interfészmentes fúziót biztosítva. A közbenső csatlakozások beágyazott rozsdamentes acél bilincses hegesztési technikát alkalmaznak, biztosítva, hogy a hőmérséklet-emelkedés a kapocskötéseknél alacsonyabb maradjon, mint a vezeték testén. A termék TZ7 vagy magasabb minőségű oxigénmentes rézvezetőket tartalmaz (réztartalom ≥ 99,90%), amelyek maximális felfüggesztési fesztávja nem haladja meg az 5 métert. Teljesen árnyékolt szerkezeti kialakítást tartalmaz, ahol a fém árnyékolás ónozott acélszalag és rézszalag kompozitból készül. A földelési rendszer rézsodrányos huzalok megbízható hegesztésével valósul meg a fém árnyékoló réteghez. Ezenkívül a termék víz- és nedvességálló intézkedésekkel és szabványos azonosító rendszerrel van felszerelve.
- Termék részletek
- Jellemzők
- Lépjen kapcsolatba velünk
Technikai előnyök
Integrált fröccsöntési eljárás: A teljesen automatikus, két üzemmódú kisülési vákuum-fröccsöntő gépet használva az integrált öntéshez, a terméket egyetlen ciklusban alakítják ki nyomásos áramlásos befecskendezéssel és magas hőmérsékleten történő kikeményítéssel. A vezető, az árnyékoló réteg, a félvezető krepppapír, a külső árnyékoló réteg, a fém árnyékoló réteg és a külső védőréteg zökkenőmentesen integrálódik egy elválaszthatatlan monolitikus szerkezetbe.
LongLife kialakítás: A termék égésgátló tulajdonságokkal és öregedésállósággal rendelkezik, élettartama akár 30 év.
Kiváló minőségű vezető anyagok: A TZ7 vagy magasabb minőségű rezet választották vezető anyagként, a tiszta rézcső réztartalma ≥99,90%.
Megbízható csatlakozási technológia: A szigetelő csatlakozásokat egyetlen formázási ciklusban alakítják ki, és a rézvezetővel egyetlen testté olvasztják. A közbenső csatlakozások beágyazott rozsdamentes acél bilincshegesztést alkalmaznak. A hőmérséklet-emelkedés a kapocskötéseknél kisebb, mint a vezetőtesté. A szigetelési kötések és a berendezések közötti kapcsolatok csavarokkal rögzített rugalmas láncszemekkel érhetők el.

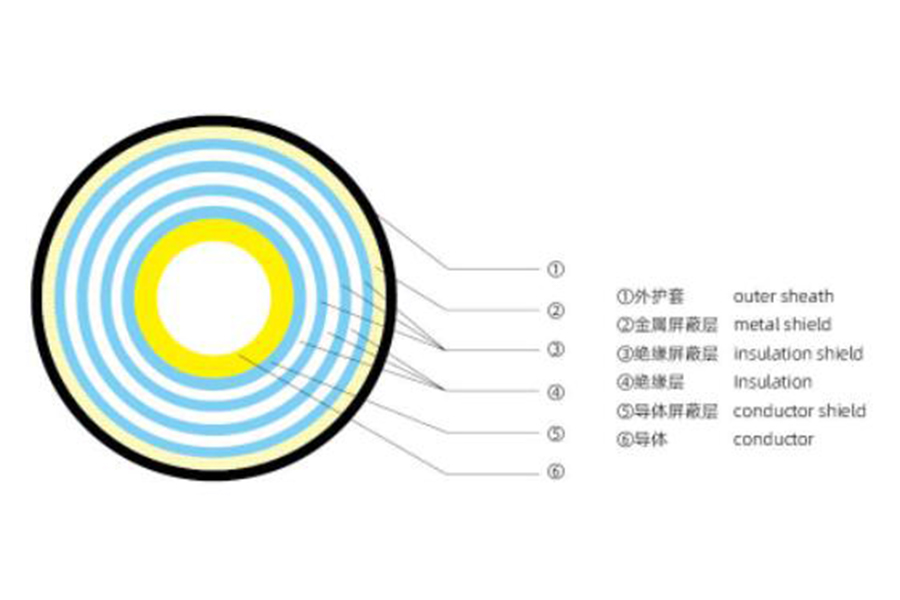

| Termék szerkezeti sematikus diagram |
 |
| Feszültségszint (KV) | Szigetelés vastagsága (mm) |
| 10 | 10 |
| 35 | 15 |
| 66 | 20 |
| 110 | 30 |
| 220 | 45 |
| A felhasználás környezeti feltételei | |
| Magasság: ≤ 4000 méter Környezeti levegő hőmérséklet minimum :-45 ℃ ; A legmagasabb környezeti hőmérséklet 60 C; Maximális napi hőmérsékletkülönbség: 35K Napfény intenzitása: 100 ow/m2 napfény sugárzás Maximális szélsebesség: 40 m/s (10 perc átlagos maximális szélsebesség 10 méteres talajszinttől) Környezeti relatív páratartalom (25 。 C-on): a 24 órán belül mért átlagos relatív páratartalom kevesebb, mint 95%; Átlagos havi relatív páratartalom 90% Jégvastagság: a jég vastagsága nem haladja meg a 20 mm-t Szeizmikus intenzitás: 8 fok Vízszintes talajgyorsulás: 0,20g Függőleges gyorsulás: 0,15g Frekvencia: 20Hz A kitartási idő szinuszos: 3 ciklus Biztonsági tényező: nagyobb, mint 167 Szennyezettségi szint: A GB/T5582 szerinti szennyezettségi szint V - súlyos szennyezés tervezési kúszás fajlagos távolság 31mm/kv, a kültéri terminál mászóeszközzel történő felszerelése után a teljes emelkedési távolság nem kevesebb, mint 680mm Ideiglenes túlfeszültség: a túlfeszültség ideje nem haladhatja meg a 8 órát 24 órában nem haladhatja meg a 125 órát egész évben | |
 |  |
 | |
| A termék szerkezete és követelményei | |
| A vákuum-epoxigyanta kiöntőcső gyűjtősín öntése automatikus kettős folyadékkeverő vákuumragasztó géppel, nyomás alatti öntéssel és magas hőmérsékleten történő kikeményítéssel történik. A vezető, a belső védőréteg, a félvezető hullámpapír, a külső védőréteg, a fém pajzsréteg és a külső védőréteg egésze, nem osztható, égésgátló, öregedésálló, élettartama 30 év. A vákuum-epoxigyanta öntvény csőbusz-csatlakozóját egyszer alakítják ki, és rézvezetővel integrálják. A középső láncszem egy beágyazott rozsdamentes acél karikával van hegesztve. A kapocskötés hőmérséklet-emelkedése kisebb, mint a vezetőtesté. Az anyag összhangban van a gyűjtősín szerkezeti formájával és anyagával. Vezetőanyag: T2Y és magasabb minőségű rezet kell választani, és a tiszta rézcső réztartalma ≥ 99,90%. A vákuum-epoxigyanta öntés felfüggesztett csősínjének maximális fesztávja legfeljebb sM. A csőbusznak fém pajzsrétegnek kell lennie, a fémpajzs pedig rézfonott szalagból és rézszalagból készüljön. A földelő vezeték megbízhatóan hegesztett rézfonott szalaggal és fém árnyékoló réteggel. A földelési pontokat biztonságosan kell csatlakoztatni a helyszíni földelőrendszerhez. A földelési pontokat víz- és nedvességálló intézkedésekkel kell megerősíteni. A földelési pontokat jelölni és számozni kell A földelő képernyő szigetelő külső borításának képesnek kell lennie arra, hogy megbízhatóan megakadályozza a nedvesség és a nedvesség behatolását. Hőre zsugorodó szigetelőperselyek használhatók, jól látható helyeken pedig fázisszínek (sárga, zöld, piros). A helyszíni építés során a fémhegesztésnél rozsdagátló kezelést kell alkalmazni. Az összes használt csavar és csavar tűzihorganyzott anyagból készül. A vákuum-epoxigyantával öntött csőbusz kapocscsatlakozója és a berendezés közötti kapcsolat puha csatlakozással és csavaros rögzítő csatlakozással történik. A vezetővég átlapoló felületére vonatkozó követelmények: a rézcső vége legyen lekerekítve, a rézcsővég csatlakozófelülete pedig ezüsttel vagy ónnal legyen bevonva az alacsony érintkezési ellenállás és a korróziógátló funkció érdekében. | |
 |  |
| Tipikus alkalmazási megoldások szigetelt csősínekhez |

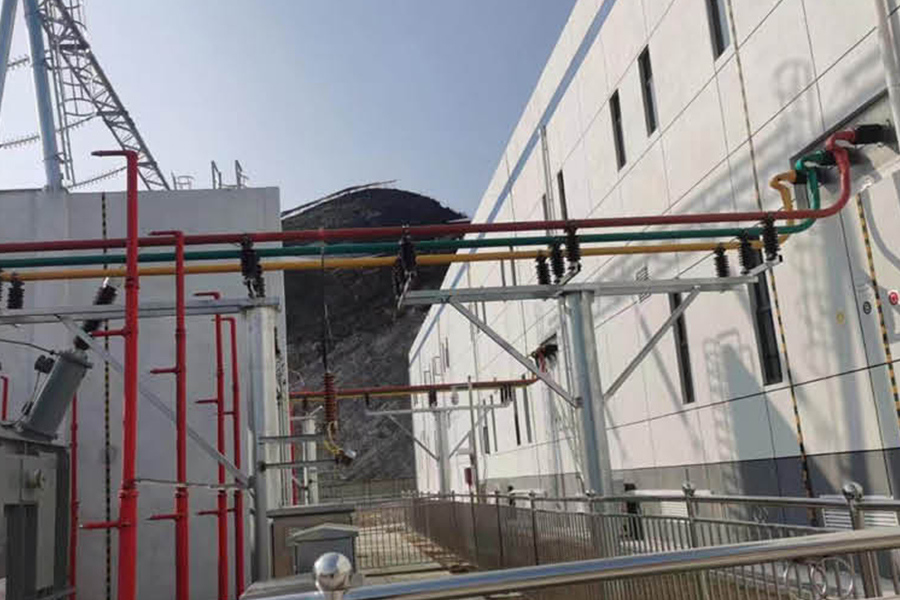

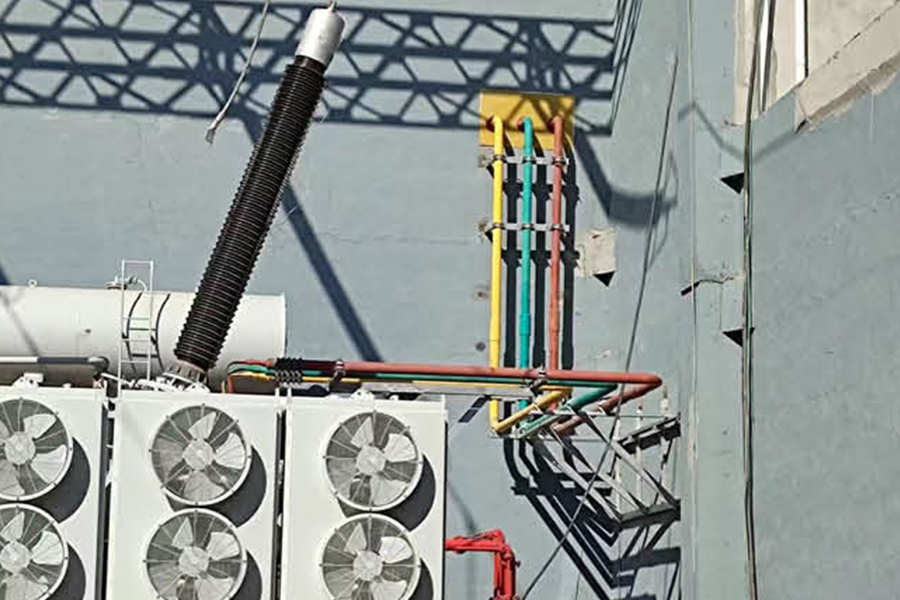

| 1. módszer: Csatlakoztassa a fő transzformátort a vezérlőteremhez Ez a legelterjedtebb módja a csősín alkalmazásnak. A gyűjtősín közvetlenül csatlakozik a főtranszformátor kisfeszültségű kivezetéseihez a kapcsolószekrény sorkapcsai a vezérlőteremben. Fő előnyei: Alkalmas nagy áramokhoz. A vezetékek átlátszóak és szépek, teljesen vagy félig szigetelhetők. |
 |

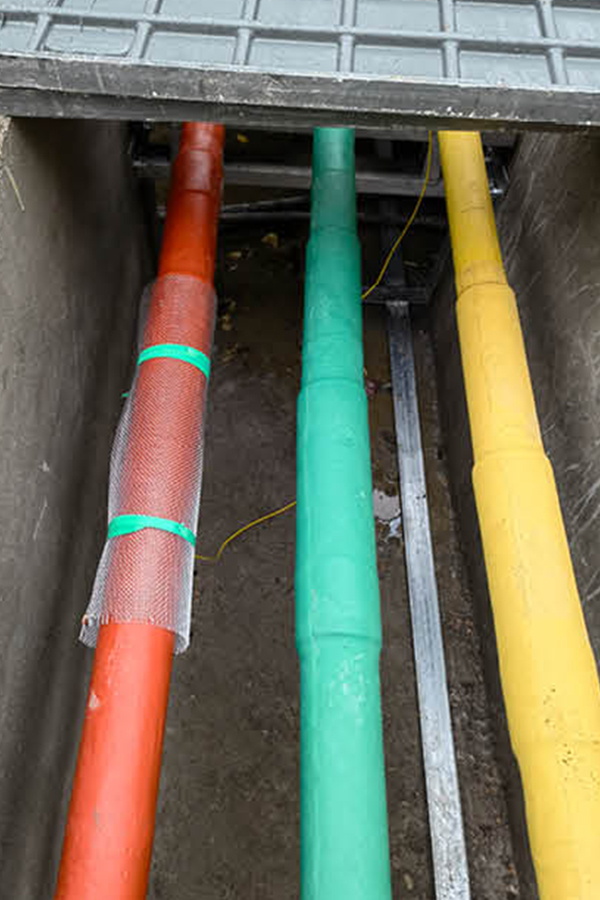

| 2. módszer: A gyűjtősínt kábeláron vagy kábelmezzanine-on vezetik át Az alábbi ábra a csősínek egy másik általános alkalmazási módja. A gyűjtősínek föld alatti kábelárkokon keresztül csatlakoztathatók a kapcsolószekrényekhez vagy kábelmezzaninok, valamint kapcsolószekrények közötti összeköttetésekre is használható. Ez a gyűjtősín teljesen szigetelt, és különösen alkalmas helyzetekre ahol nehézkes a vezetékezés. |
 |

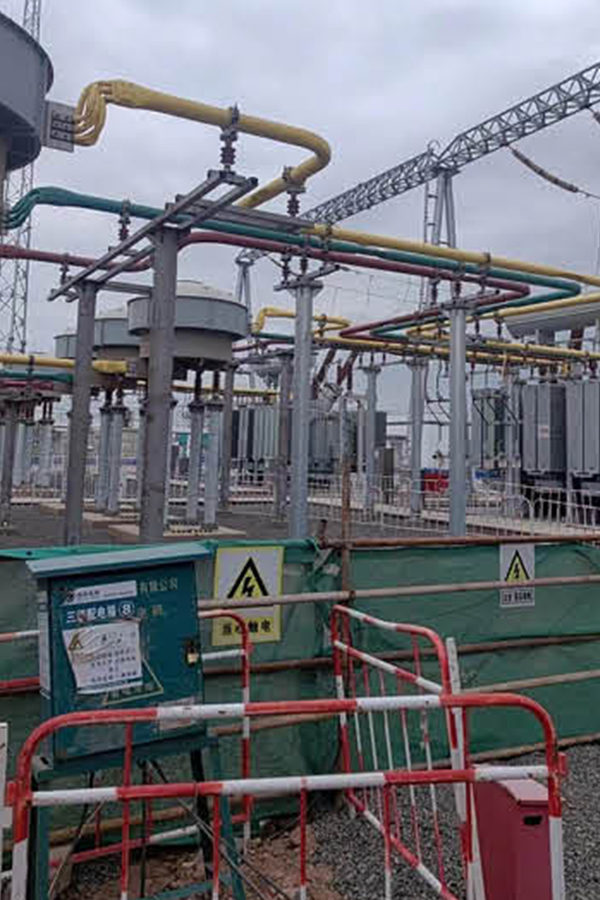

| 3. módszer: A cső alakú gyűjtősíneket kábelárkon vagy kábelmezzanine-on vezetik át Ez a módszer a kapcsolószekrény felső kábelcsatlakozási módja. A kábelmezzanine-on és az alsó kábelcsatlakozón keresztül is csatlakoztatható módszerrel. A felhasználók az aktuális helyzetnek megfelelően választhatnak. A gyűjtősín típus teljesen szigetelt. |
 |
| 4. módszer: Csöves buszos CNC felügyeleti rendszer Cégünk saját maga fejleszti és megvalósítja a csőbusz több műszaki adatának pilóta nélküli intelligens monitorozását. |
 |
| Szigetelt csősín |
 |
Működési környezeti feltételek
Tengerszint feletti magasság: ≤4000 m
Hőmérsékleti viszonyok: Minimális környezeti levegő hőmérséklet: 45 °C；Maximális környezeti levegő hőmérséklet: 60 °C；Maximális napi hőmérséklet-ingadozás: 35 K
Napsugárzás intenzitása: 1000 W/m²
Szélsebesség Feltételek: Maximális szélsebesség: 40 m/s
Páratartalom: Napi átlagos relatív páratartalom: ≤95% ；Havi átlagos relatív páratartalom: ≤90%
A jégtakaró állapota: A jég vastagsága nem haladja meg a 20 mm-t
Szeizmikus viszonyok: Szeizmikus intenzitás: 8 fok； Vízszintes talajgyorsulás: 0,20 g； Földi függőleges gyorsulás: 0,15 g； Frekvencia: 20 Hz； Szinuszhullám ellenállási ideje: 3 ciklus
Biztonsági tényező: nagyobb, mint 1,67
Rólunk
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Epoxigyanta öntvény cső alakú buszrúd Manufacturers and OEM Epoxigyanta öntvény cső alakú buszrúd Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Professzionális csapatot gyűjtünk össze iparági szakértőkből, vezető mérnökökből és műszaki személyzetből, valamint tapasztalt gyártási szakemberekből, akik évek óta foglalkoznak az erőművi berendezések technológiájával.
Főbb termékeink közé tartoznak a réz- és alumíniumcsöves gyűjtősínek, a szélerőmű-csöves gyűjtősínek, az intenzív (kompakt) gyűjtősínek és a csúszó érintkezőrendszerek. A 0,4 kV-35 kV-os teljesen szigetelt, zárt csöves gyűjtősínek és kisfeszültségű öntött műgyanta buszrendszerek kutatás-fejlesztésére és gyártására összpontosítunk, amelyek megbízható áramátviteli útvonalakat biztosítanak erőművek, alállomások, szélerőművek, vasúti tranzit és ipari létesítmények számára.
Becsületi oklevél
Hírek
-
-
A teljesen szigetelt cső alakú sínek három elsődleges szigetelőanyagra támaszkodnak: PTFE (politetrafluor-etilén) , epoxigyanta öntőanyag , és EPDM szilikon gumi . Mindegyik anyagot a feszültségosztály, az üzemi hőmérsékl...
View More + -
A teljesítmény buszút egy előregyártott, teljesen zárt elektromos elosztórendszer, amely az áramot fémburkolatban elhelyezett tömör réz- vagy alumíniumvezetőkön keresztül vezeti, helyettesítve a kábel- és vezetékkötegeket közepes és nagyáramú ...
View More +
Teljesen szigetelt cső alakú buszsín Industry knowledge
1. Mi az epoxigyanta öntőcső alakú buszrúd
A Epoxigyanta öntvény cső alakú buszrúd egy nagy teljesítményű szigetelt vezetőképes alkatrész, amelyet epoxigyanta fémvezető (réz vagy alumínium) köré öntve gyártanak precíziós öntési eljárással. Kiváló elektromos szigetelést, mechanikai szilárdságot és szennyezés elleni teljesítményt egyesít, és központi elemként szolgál a közép- és nagyfeszültségű áramelosztó rendszerekben. Egy profi Epoxigyanta öntvény cső alakú buszrúd szállítója olyan termékeket gyárt, amelyek megfelelnek a szigorú ipari szabványoknak, biztosítva a stabil működést összetett energiakörnyezetekben.
(1) Alapstruktúra és kulcsteljesítmény
A Epoxigyanta öntvény cső alakú buszrúd vezetőmagból (vezetőképesség ≥63% IACS) és epoxigyanta szigetelőrétegből (vastagság 5-10mm) áll. Letörési feszültsége van ≥30kV/mm , 1,0×10¹³Ω feletti szigetelési ellenállás, és -30 ℃ és 130 ℃ közötti üzemi hőmérsékletet is kibír. Epoxigyanta rétege nem gyúlékony (megfelel az UL94 V-0 szabványnak), és erősen ellenáll a nedvességnek és a kémiai korróziónak.
2. Hol használják az epoxigyanta öntvény cső alakú buszrudat?
Kiváló szigetelésének és stabilitásának köszönhetően a Epoxigyanta öntvény cső alakú buszrúd széles körben használják nagy biztonságot és megbízhatóságot igénylő forgatókönyvekben, főként:
- Közép- és nagyfeszültségű alállomások (10kV-35kV), transzformátorok, megszakítók és kapcsolóberendezések közötti gyűjtősín-összeköttetésekhez.
- Beltéri áramelosztó szekrények és vezérlőpanelek, különösen magas páratartalmú vagy poros ipari környezetben.
- Energiaellátó rendszerek sokemeletes épületekben, kórházakban és adatközpontokban, ahol kritikus a tűzbiztonság és a szigetelés stabilitása.
- Megújuló energia állomások (nap, szél) és ipari üzemek (petrolkémia, kohászat), alkalmazkodva a zord munkakörülményekhez.
Egy megbízható Epoxigyanta öntvény cső alakú buszrúd szállítója testreszabott specifikációkat biztosít, beleértve a különböző vezetékméreteket és szigetelésvastagságokat, hogy megfeleljen a különféle telepítési forgatókönyveknek és feszültségigényeknek.
3. A teljesítmény összehasonlítása más szigetelt buszsínekkel
| Buszrúd típusa | Áttörési feszültség | Tűzállóság | Nedvességállóság |
|---|---|---|---|
| Epoxigyanta öntvény cső alakú buszrúd | ≥30kV/mm | UL94 V-0 (nem gyúlékony) | Kiváló |
| Szilikongumi szigetelt buszsín | ≥25kV/mm | UL94 V-1 | Jó |
| PVC szigetelt buszsín | ≤15kV/mm | UL94 V-2 | Szegény |
A Epoxigyanta öntvény cső alakú buszrúd nyilvánvaló előnyökkel rendelkezik az áttörési feszültség és a tűzállóság terén, így ez az előnyben részesített választás a nagy biztonságú áramelosztási forgatókönyvekhez. Egy profi Epoxigyanta öntvény cső alakú buszrúd szállítója állandó termékminőséget biztosít, hogy megfeleljen a kulcsfontosságú energiaprojektek szigorú követelményeinek.
4. Gyakran Ismételt Kérdések
1. kérdés: Mennyi az epoxigyanta öntvény cső alakú buszrúd élettartama?
V: Normál munkakörülmények között szolgálhat 30-40 év , stabil teljesítménnyel és nyilvánvaló öregedés nélkül.
2. kérdés: Hogyan válasszunk megbízható epoxigyanta öntvény cső alakú buszrúd szállítót?
V: Részesítse előnyben a beszállítókat terméktípus-vizsgálati jelentésekkel, fejlett öntőberendezéssel és az energiarendszer-alkalmazások terén szerzett gazdag tapasztalattal.
Q3: Használható kültéri környezetben?
V: Főleg beltéri használatra alkalmas; UV-ellenes kezeléssel ellátott kültéri modellek kaphatók professzionális beszállítóktól.
4. kérdés: Mekkora ennek a gyűjtősínnek a maximális áramfelvételi kapacitása?
V: A szabványos modellek legfeljebb 3500A , testreszabott lehetőségekkel a nagyobb aktuális igényekhez.
