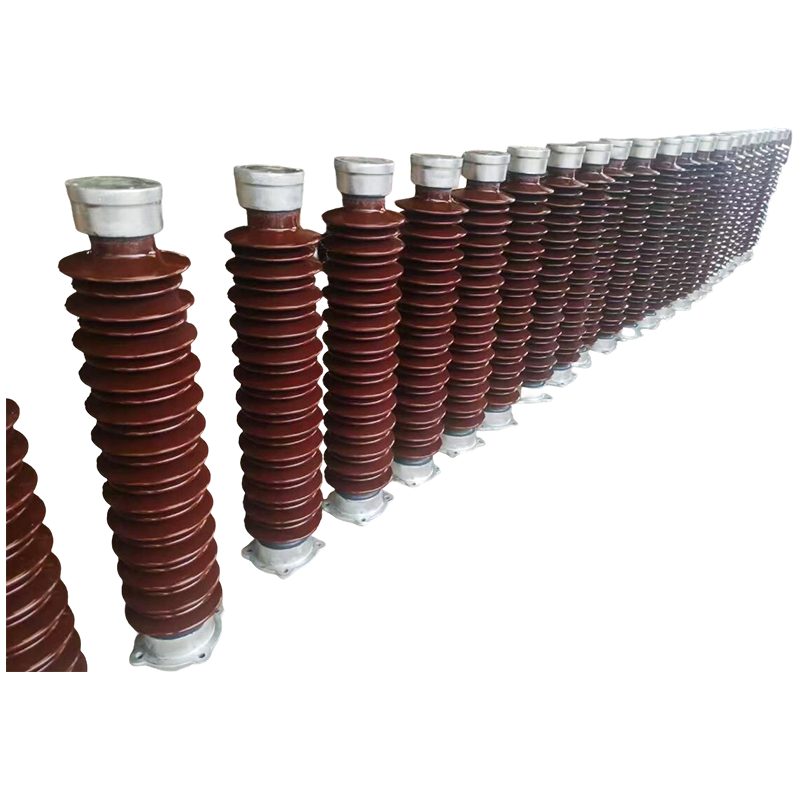

Posta szigetelő

Technikai előnyök

Egyszerűbb felépítés és egyszerű telepítés: A szigetelt cső alakú gyűjtősín közvetlenül acélszerkezetekhez vagy betontartókhoz van rögzítve, így nincs szükség fali perselyekre és oszlopszigetelőkre. Látható beépítési módszert alkalmaz, amelyet ≥275 mm távolságú, dedikált cső alakú síntartók támogatnak. A fix konzolokat akkor kell felszerelni, ha a fesztáv 6 m és 13 m között van.

Nagy mechanikai szilárdság és nagy támasztótávolság: A szigetelt cső alakú gyűjtősín megengedett feszültsége négyszerese a téglalap alakú gyűjtősíneknek, így képes ellenállni a jelentős rövidzárlati áramoknak. 50 kA-es zárlati áram mellett egy Φ100×6 mm-es cső alakú gyűjtősín akár 9 méteres függesztett fesztávot ér el, a gyűjtősín-tartó támasztékkal pedig a 13 métert is elérheti. A gyűjtősín közvetlenül csatlakoztatható nagyfeszültségű kamrákhoz, beltéri áramkorlátozó reaktorokhoz vagy 10 kV-os kapcsolószekrényekhez, így csökken a megfelelő oszlopszigetelők, gyűjtősín-szerelvények és szerkezeti alapok szükségessége.

Erős szeizmikus teljesítmény: A termék tervezése figyelembe veszi a szeizmikus körülményeket, 0,20 g vízszintes gyorsulást, 0,15 g függőleges gyorsulást, 20 Hz rezgési frekvenciát és három szinuszhullám ciklustűrést. A biztonsági tényező meghaladja az 1,67-et, ami biztosítja a normál működést egyidejű szeizmikus és rövidzárlati körülmények között.

Kiváló környezeti alkalmazkodóképesség: ≤4000 méteres tengerszint feletti magasságban és V (erős szennyezés) szennyezettségi osztályú környezetekben használható, a tervezett kúszótávolság aránya 31 mm/kV. A kültéri terminálokon a kúszófelület-hosszabbítók felszerelése után a teljes kúszótávolság legalább 680 mm.

Jellemzők

A szerkezeti egyszerűsítés értéke
A hagyományos gyűjtősínrendszerekben az oszlopszigetelők kettős funkciót látnak el: a mechanikai támasztást és az elektromos szigetelést. Az innovatív kialakítások révén, amelyek a csősíneket közvetlenül az acél szerkezeti tartókra rögzítik, nemcsak a felhasznált szigetelők száma csökken, hanem a rendszer felépítése is alapvetően egyszerűsödik. Ez csökkenti a telepítés bonyolultságát és a lehetséges meghibásodási pontokat, tükrözve azt a technológiai trendet, amely a diszkrét alkatrészekről az integrált rendszerek felé halad.

Környezeti alkalmazkodóképességi követelmények
Az oszlopszigetelőknek meg kell felelniük a hosszú távú stabil működési követelményeknek zord körülmények között is, különösen olyan súlyos körülmények között, ahol a szennyezettség szintje eléri az V. osztályt, ahol a szennyezés elleni áttörési teljesítményük kritikus mutatóvá válik. A fészer kialakításának optimalizálásával, hidrofób anyagok használatával és a kúszótávolság szigorú ellenőrzésével a megbízható szigetelési teljesítmény biztosított különleges környezetben, például tengerparti és ipari szennyezett területeken.

A telepítés és a karbantartás összehasonlító elemzése
A hagyományos oszlopszigetelők beszereléséhez szükséges összetett eljárásokhoz képest – mint például az alapozás, a szintezés és a többpontos rögzítés – az integrált csősínrendszerek szabványos konzolos szerelési módszereket alkalmaznak, jelentősen lerövidítve az építési időt. A karbantartás szempontjából a hagyományos szigetelők rendszeres szennyeződés-tisztítást, repedésészlelést és elektromos tesztelést igényelnek, míg a csősínek teljesen zárt kialakítása jelentősen csökkenti a karbantartási gyakoriságot és a költségeket.

Anyag- és eljárástechnikai jellemzők
A modern oszlopszigetelőket elsősorban nagy szilárdságú elektromos porcelánból, edzett üvegből vagy kompozit anyagokból gyártják. Ezek közül a kompozit szigetelők olyan előnyöket kínálnak, mint a kiváló hidrofóbitás, a nagy feltörési ellenállás és a könnyű súly.
