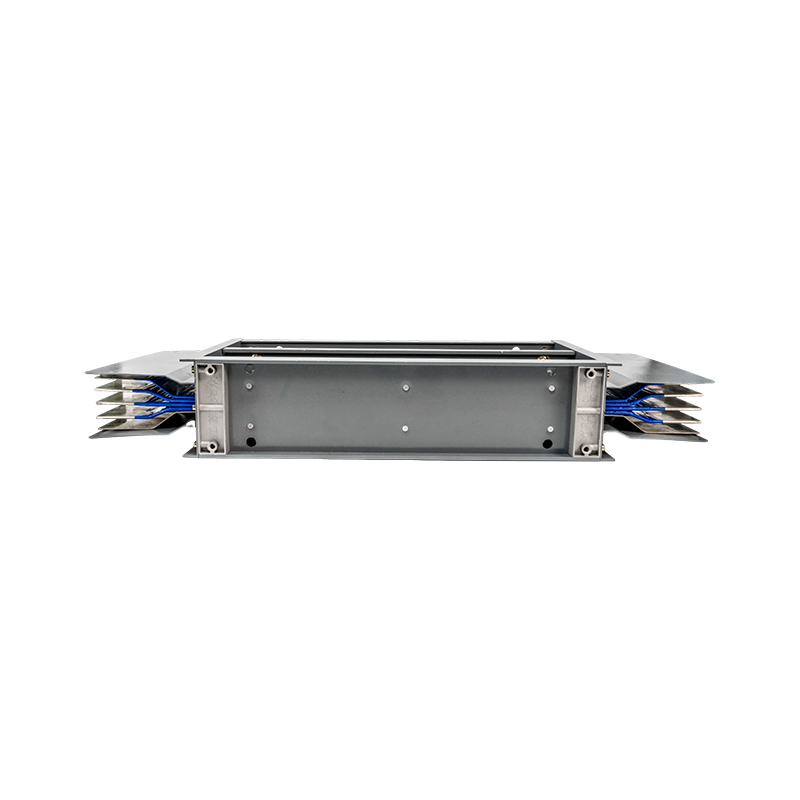

Nagy sűrűségű Compact Busway

A nagy sűrűségű kompakt sínek a kisfeszültségű, öntött műgyanta gyűjtősín termékek kategóriájába tartoznak. Sűrűen elrendezett szerkezeti kialakítást alkalmaz, amelyet kompakt felépítés és magas helykihasználási hatékonyság jellemez. Ez a buszpálya alkalmas 0,4 kV-os alacsony feszültségű áramelosztó rendszerekhez, epoxigyanta öntési technológiát alkalmaz a teljes szigetelésvédelem érdekében, rézvezetőket tartalmaz, valamint kiváló hőelvezetési teljesítményt és elektromos megbízhatóságot kínál.

Lépjen kapcsolatba velünk +
PREV：No previous product KÖVETKEZŐ：Magas és alacsony feszültségű buszrendszer
  • Termék részletek
  • Jellemzők
  • Lépjen kapcsolatba velünk

Technikai előnyök

Az epoxigyanta öntési technológiával gyártott kisfeszültségű öntöttgyanta buszjárat termékkategóriájába tartozik.

Nagy sűrűségű kompakt szerkezeti kialakítást alkalmaz.

A kisfeszültségű busway terméktípus alá tartozik.

Öntvénygyártási folyamatokat használ.




Jellemzők

Termék pozicionálás
A kisfeszültségű áramelosztó rendszerek kritikus csatlakozási eszközeként az intenzív buszjáratot úgy tervezték, hogy biztonságosan és hatékonyan ossza el az elektromos energiát a nagyfeszültségű csősínekről a végfelhasználói berendezések között. A 0,4 kV-os elosztórendszerek fő láncszemeként szolgáló kisfeszültségű öntési technológiája koherens műszaki megközelítést tükröz, amely a nagyfeszültségű szigeteléstől a kisfeszültségű elosztásig terjed.


Műszaki előírások
A termék 400A-tól 5000A-ig terjedő névleges áramtartományt fed le, AC400V/690V névleges feszültséggel Szigetelési osztálya eléri az F osztályt, a védettség pedig IP65-ig terjed. A vezető nagy tisztaságú réz gyűjtősínekből készül, ónozással. 1 másodpercig képes ellenállni az 50 kA rövid idejű áramnak, 3500 V/perc teljesítmény-frekvencia-ellenállási feszültséggel rendelkezik, és 70 K alatt tartja a hőmérséklet-emelkedési határt, teljes mértékben megfelelve az alacsony feszültségű elosztórendszerek szigorú teljesítménykövetelményeinek.


Szerkezeti tervezés

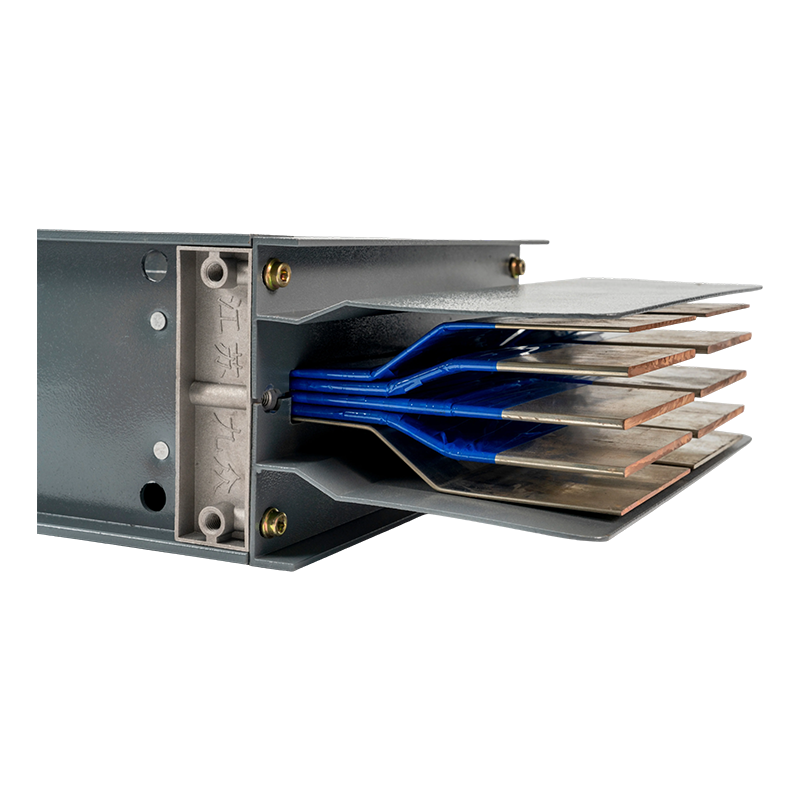

Az intenzív buszpálya a rézsínek többrétegű, sűrű elrendezését alkalmazza. Az integrált epoxigyanta vákuumöntéssel teljesen szigetelt és hézagmentes szigetelőrendszer jön létre. A ház nagy szilárdságú alumíniumötvözet profilokból készül, belső égésgátló fáziszárókkal, amelyek biztonságos fázistávolságot biztosítanak.  A dugaszolható csatlakozókat úgy tervezték, hogy megkönnyítsék a telepítést és garantálják a megbízható elektromos csatlakozásokat.


A teljesítmény előnyei
A termék teljesen szigetelt és magasan védett elektromos jellemzőket kínál alacsony impedanciával és minimális veszteséggel. Tűzállósága megfelel az UL94V szabványnak0 szabvány, és 8-as szintig ellenáll a szeizmikus intenzitásnak. A moduláris felépítés több mint 60%-kal javítja a telepítés hatékonyságát, támogatja a karbantartásmentes működést, 25%-kal csökkenti a teljes energiafogyasztást a hagyományos kábelezéshez képest, élettartama pedig akár 30 év.

Ajánlott termékek

Rólunk
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Nagy sűrűségű Compact Busway Manufacturers and OEM Nagy sűrűségű Compact Busway Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Professzionális csapatot gyűjtünk össze iparági szakértőkből, vezető mérnökökből és műszaki személyzetből, valamint tapasztalt gyártási szakemberekből, akik évek óta foglalkoznak az erőművi berendezések technológiájával.
Főbb termékeink közé tartoznak a réz- és alumíniumcsöves gyűjtősínek, a szélerőmű-csöves gyűjtősínek, az intenzív (kompakt) gyűjtősínek és a csúszó érintkezőrendszerek. A 0,4 kV-35 kV-os teljesen szigetelt, zárt csöves gyűjtősínek és kisfeszültségű öntött műgyanta buszrendszerek kutatás-fejlesztésére és gyártására összpontosítunk, amelyek megbízható áramátviteli útvonalakat biztosítanak erőművek, alállomások, szélerőművek, vasúti tranzit és ipari létesítmények számára.
Becsületi oklevél
  • Üzleti engedély
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
Hírek
Közép- és alacsony feszültségű buszsín Industry knowledge

1. Bevezetés a Nagy sűrűségű kompakt buszpálya

A modern elektromos infrastruktúrában a Nagy sűrűségű kompakt buszpálya jelentős fejlődést jelent a hagyományos buszcsatorna-rendszerekhez képest. A korábbi terjedelmes, légszigetelt kialakításoktól eltérően ezek a rendszerek "szendvics" szerkezetet alkalmaznak, ahol a réz- vagy alumíniumrudakat nagy teljesítményű szigetelőanyagokkal szorosan összenyomják. Ez a kialakítás sokkal kisebb helyigényt tesz lehetővé, miközben megőrzi a nagy áramellátó kapacitást. Vezetőként Nagy sűrűségű kompakt buszpálya manufacturer , a hangsúly a kiemelkedő helyhatékonyságot és megbízhatóságot kínáló rendszerek szállításán van, különösen sűrű városi környezetben, ahol az alapterület prémium.

2. Előnyök a hagyományos rendszerekkel szemben

(1) Kiváló helykihasználás és rugalmasság

A kompakt buszút legközvetlenebb előnye a mérete. A hagyományos buszcsatornákhoz gyakran nagy elektromos tengelyekre és kiterjedt tartószerkezetekre van szükség. Ezzel szemben a kompakt buszpálya-rendszer kialakítása akár a helyigényt is csökkentheti 50% . Ez a vezetők sűrű csomagolásával érhető el, ami szintén növeli a mechanikai szilárdságot. Ezenkívül ezeknek a rendszereknek a moduláris jellege lehetővé teszi a könnyű bővítést. A beépülő egységeket időközönként lehet hozzáadni 500-1000 mm teljes hosszában, páratlan rugalmasságot biztosítva a jövőbeni módosításokhoz anélkül, hogy bonyolult újrahuzalozásra lenne szükség.

(2) Fokozott biztonság és megbízhatóság

A biztonság minden elektromos elosztó rendszerben a legfontosabb. A kompakt kialakítás minimalizálja a fázisok közötti rövidzárlatok kockázatát azáltal, hogy kiküszöböli a hagyományos rendszerekben előforduló légréseket. A felhasznált szigetelőanyagok jellemzően égésgátlók, és ezt meghaladó hőmérsékletnek is ellenállnak 130 °C . Ez a robusztus felépítés megvédi a vezetékeket a portól, nedvességtől és mechanikai sérülésektől, így hosszabb élettartamot és alacsonyabb karbantartási költségeket biztosít a hagyományos kábelezési megoldásokhoz képest.

3. Ideális alkalmazások: adatközpontok és azon túl

Az egyik legigényesebb áramelosztási alkalmazás az adatközpontokban található. Ezek a létesítmények hatalmas mennyiségű áramot igényelnek, nulla leállás nélkül. A nagy sűrűségű buszcsatorna adatközponthoz alkalmazások az ideális megoldás, mert támogatja a nagy áramsűrűséget – gyakran meg is haladva 5000A egyetlen futtatással – miközben lehetővé teszi a szerverállványok egyszerű hozzáadását. A kompakt busway alacsony impedanciája minimális feszültségesést biztosít, ami kritikus az érzékeny informatikai berendezések hatékonyságának megőrzéséhez. Ezenkívül a tiszta, kábelmentes környezet esztétikai megjelenése jelentős előnyt jelent a modern iroda- és kereskedelmi felújításoknál.

4. Költséghatékonysági elemzés

Míg a nagy sűrűségű buszút kezdeti anyagköltsége valamivel magasabb lehet, mint a hagyományos kábeltálcák esetében, a hosszú távú megtakarítás jelentős. A telepítés sebessége kulcsfontosságú tényező; kompakt buszpálya telepíthető 30-50%-kal gyorsabb mint az egyes kábelek lefektetése. Ez jelentősen csökkenti a munkaerőköltségeket. Ezen túlmenően, a szerkezeti alátámasztó és tűzálló anyagok iránti igény csökkentése tovább csökkenti a projekt összköltségét. Az alábbi táblázat összehasonlítja a két rendszer telepítési tényezőit.

Tényező Hagyományos buszcsatorna/kábel Nagy sűrűségű kompakt buszpálya
Telepítési idő Hosszabb (komplex összeállítás) Rövidebb (Plug-and-play)
Hely szükséges Magas (nagy tengelyek) Alacsony (Vékony profil)
Karbantartás Magas (Nyitott névjegyek) Alacsony (Zárt rendszer)
A telepítési és karbantartási tényezők összehasonlítása

5. Gyakran Ismételt Kérdések

1. kérdés: Kezelheti-e a kompakt buszjárat ugyanazt az áramot, mint a hagyományos buszcsatorna?
Igen, a modern, nagy sűrűségű buszpályákat úgy tervezték, hogy képesek legyenek kezelni a következőtől terjedő áramokat 100A és 6300A között . A fejlett hőkezelés és az anyagok lehetővé teszik, hogy egy sokkal kisebb csomagban megfeleljenek vagy meghaladják a hagyományos rendszerek kapacitását.

2. kérdés: Nehéz módosítani egy kompakt buszjáratot a telepítés után?
Nem, ez az egyik legnagyobb erőssége. A moduláris felépítés lehetővé teszi leágazó dobozok hozzáadását vagy eltávolítását a vonal szinte bármely pontján anélkül, hogy a teljes rendszert leállítaná, így tökéletes a dinamikus környezetekhez.

3. kérdés: Hol találhatok megbízható tervezési megoldást ehhez a technológiához?
Olyan beszállítót kell keresnie, amely átfogó ajánlatot kínál kompakt buszpálya-rendszer kialakítása szolgáltatások. Egy jó gyártó nemcsak a hardvert, hanem a mérnöki támogatást is biztosítja, hogy biztosítsa a rendszer zökkenőmentes integrációját a meglévő infrastruktúrával.
