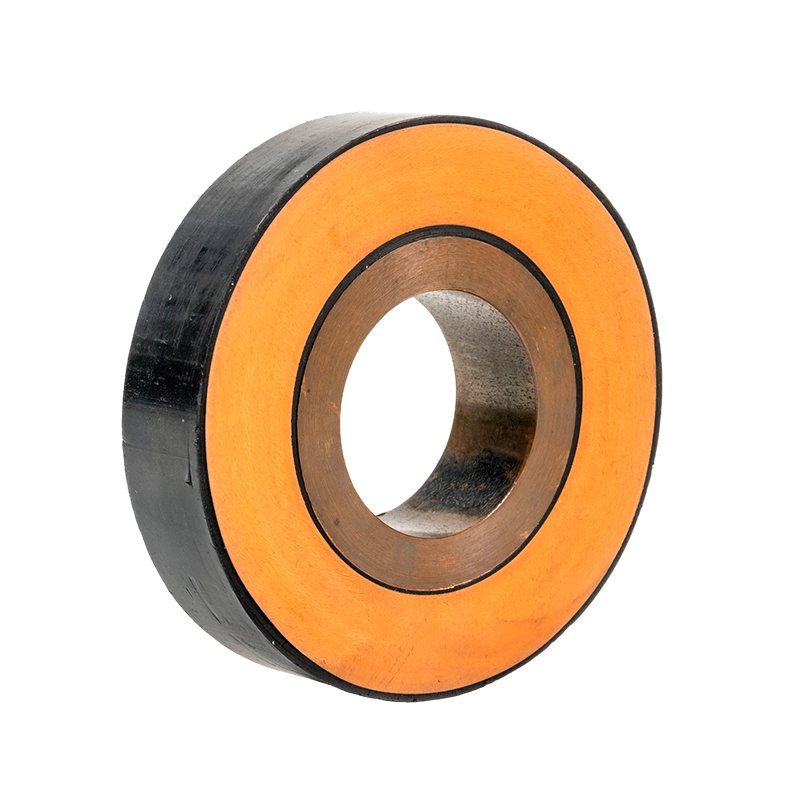

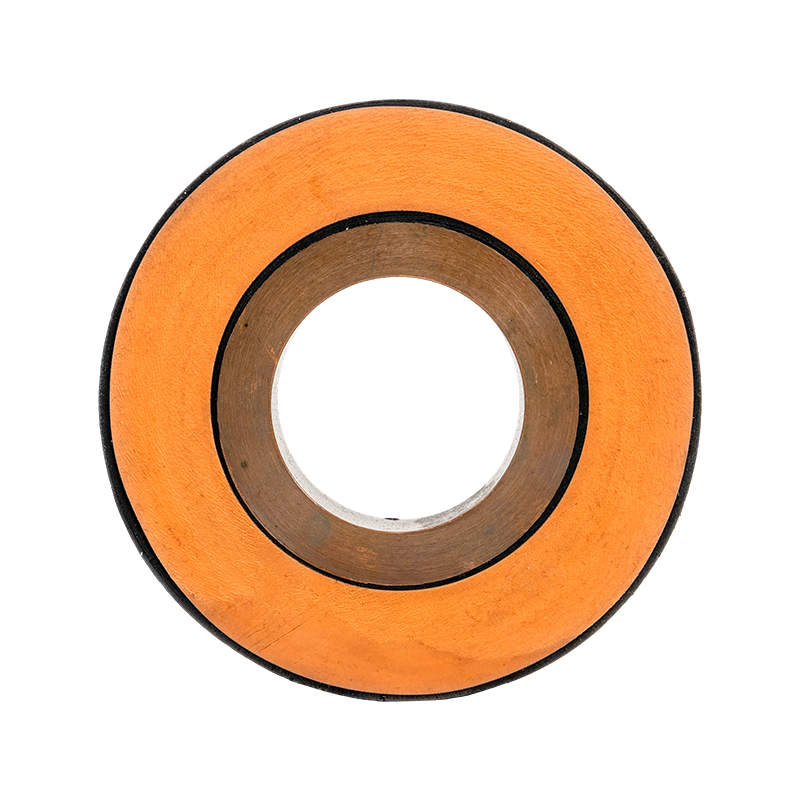

EPDM szilikon gumi csősín

Az EPDM szilikon gumi cső alakú gyűjtősín kompozit árnyékolt szigetelő szerkezeti kialakítást alkalmaz. A polimer extrudálási technológiával a cső alakú réz- vagy alumíniumvezetőt, a vezető árnyékolását, a szigetelőréteget és a szigetelő árnyékolást egyetlen folyamatban koextrudálják, így a vezeték vezetőképes áramvezető és árnyékolt szigetelési funkciója is megvalósul. Az EPDM szilikongumi csősín háromrétegű koextrudálási technológiával készül, szoros és hézagmentes interfészeket biztosítva a belső és külső árnyékoló réteg, valamint a szigetelőréteg között. Az elsődleges szigetelőanyag etilén-propilén-dién monomer (EPDM) gumi, a vezető tömör rézcső, a fém árnyékoló réteg rézfóliából, a külső köpeny poliolefin polimer szigetelésből áll, az illesztések pedig árnyékolt kialakításúak a teljes vonal mentén történő teljes szigetelés érdekében.

Lépjen kapcsolatba velünk +
PREV：Epoxigyanta öntvény cső alakú buszrúd KÖVETKEZŐ：Nincs következő termék
  • Termék részletek
  • Jellemzők
  • Lépjen kapcsolatba velünk

Technikai előnyök

Háromrétegű koextrudálási technológia: A vezető árnyékolását, a szigetelőréteget és a szigetelő árnyékolást egyidejűleg extrudálják és alakítják ki, biztosítva a rétegek közötti szoros és hézagmentes interfészeket, jelentősen javítva a termék általános teljesítményét.


Optimalizált elektromos térkialakítás: A kapcsok előre gyártott hidegen zsugorodó szerkezetet alkalmaznak, amely feszültségkúpokon keresztül újraelosztja az elektromos teret a feszültségkoncentrációs pontokon, csökkenti az elektromos tér intenzitását, valamint minimalizálja a kisülési és szigetelési károkat.


Megbízható csatlakozás és áramfelvételi kapacitás: A sorkapocs-adapterek zökkenőmentes átmenetet tesznek lehetővé a kör alakú rézcső vezetőről a rugalmas tágulási hézagokra, csökkentve a hőmérséklet-emelkedést a végeken, és biztosítva a vezeték áramelvezető képességét. A közbenső kötéseknél rozsdamentes acél belső hüvelyes csatlakozásokat használnak a vezetőkhöz, amelyeket kívülről két félkör alakú összekötő sínnel rögzítenek, és négy rozsdamentes acél C-bilincs speciális szerszámmal meghúzzák és hegesztik, biztosítva a vezető áramátadó képességét és megakadályozva a deformációt.


Kompakt és vízálló szerkezet: Az illesztések kompaktak és könnyen felszerelhetők. Speciálisan vízszigetelt közbenső kötések támogatják a gyűjtősín rövid távú víz alá merítését.


A termék szerkezete és követelményei
A kompozit árnyékolt szigetelt csősín egy cső alakú (réz vagy alumínium) gyűjtősín vezető és egy vezetőpajzs, szigetelés, szigetelő árnyékolás stb. kombinációja, amelyeket polimerrel extrudálnak a gyűjtősín vezető áramának és árnyékoló szigetelésének megvalósítása érdekében.

Fő alapanyag választék: vezető réz kemény cső (speciálisan egyedileg), belső árnyékoló, külső árnyékoló, EPDM gumi, fém árnyékoló réteg, rézfólia, külső köpeny és poliolefin polimer szigetelés.
Alapvető technológia: háromrétegű koextrudálási technológia - extrudálási minőségbiztosítás, a belső és külső árnyékolás és szigetelés közötti interfész rés nélkül szoros, ami nagymértékben javítja a szigetelt csőbusz teljesítményét; A szigetelt csősín csatlakozási technológia árnyékolt csőcsatlakozást alkalmaz, hogy a termék teljes legyen.

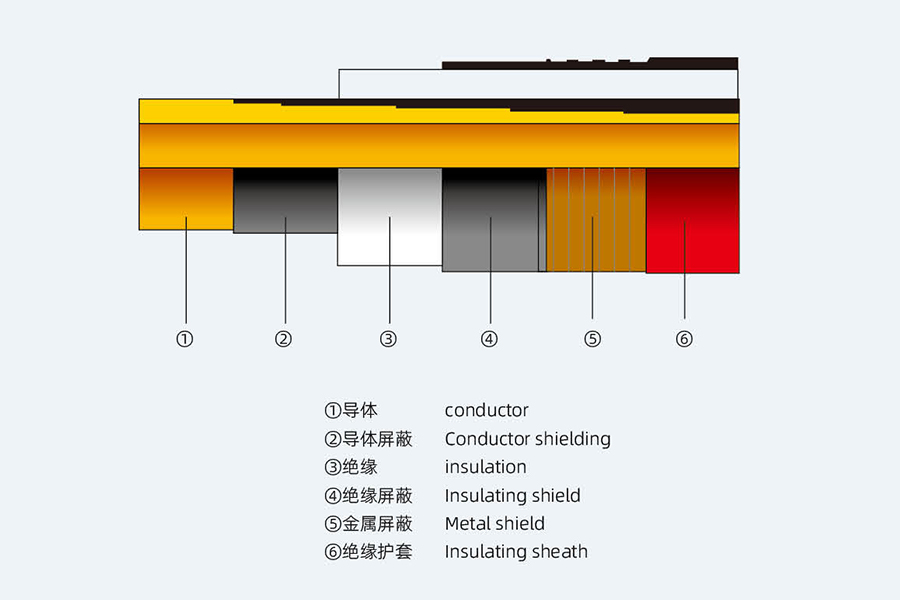

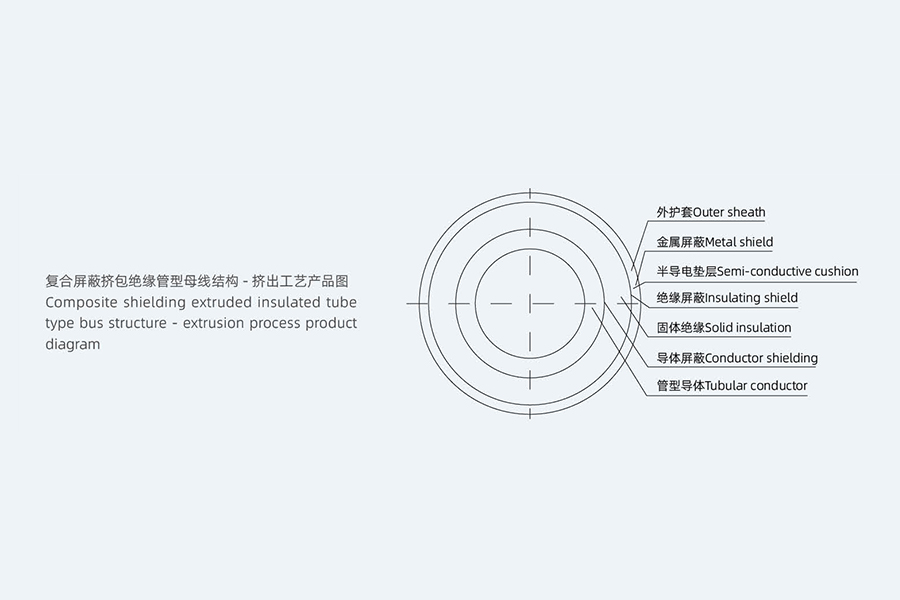

Termékszerkezeti rajz

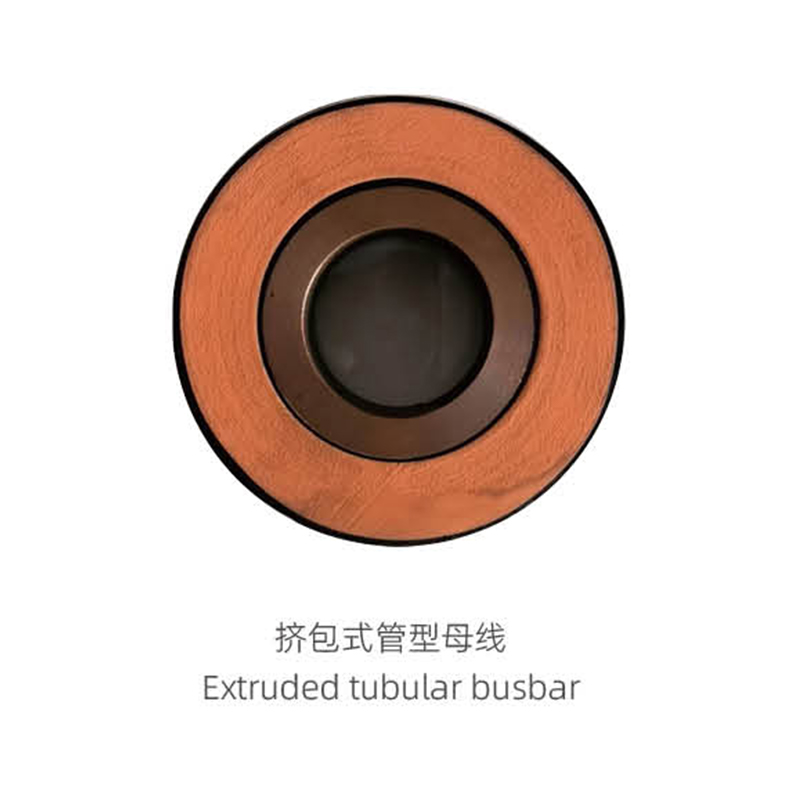

Az extrudált szigetelt cső típusú gyűjtősín előnyei

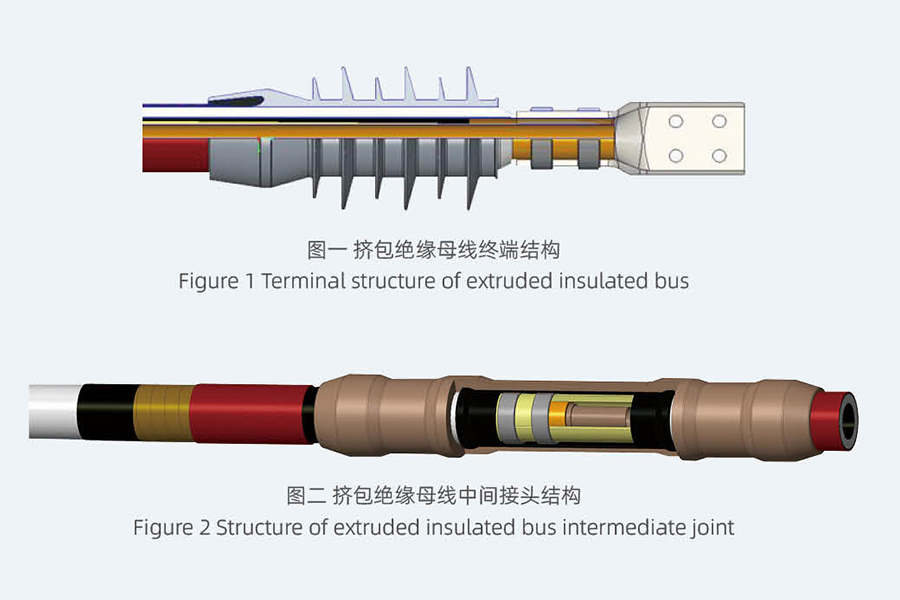

A sorkapocs-adapter összeköti a kerek vezető rézcsövet a lágy tágulási hézag csatlakozóvégével, sima átmenetet érve el a kerekről a négyzetre, csökkentve a véghőmérséklet-emelkedést, és biztosítja a vezető áramterhelhetőségét. A feszültségkúp az elektromos téreloszlás megváltoztatására szolgál az előregyártott hideg zsugorkapocs feszültségkoncentrációján, csökkenti az elektromos tér intenzitását, csökkenti a termék kisülését, csökkenti a szigetelési károsodást, javítja a csőbusz teljesítményét, biztosítja a csőbusz élettartamát és csökkenti a meghibásodási balesetek arányát.

Szigetelt cső típusú gyűjtősín gyártástechnológiája
A kötés előnyei: kis szerkezet, könnyen telepíthető, speciális kezelés után rövid időre vízbe meríthető, a csősín csatlakozási feszültségkoncentráció geometriai alakjának megváltoztatásával az elektromos téreloszlás megváltoztatása, az elektromos térerősség csökkentése, a koronaképződés lehetőségének csökkentése, a szigetelési károsodások csökkentése, a csősín teljesítményének javítása, a csősín élettartamának biztosítása, a csősín törési arányának csökkentése.

Általános szabályok
Ez a műszaki specifikáció a kompozit árnyékolású, teljesen szigetelt réz gyűjtősínre vonatkozik, és előírja a műszaki követelményeket a funkció, a szerkezet, a teljesítmény, a telepítés és a tesztelés tekintetében.
Ez a műszaki leírás a minimális műszaki követelmény, nem határozza meg az összes műszaki részletet, és nem idézi teljes mértékben a vonatkozó szabványok és előírások előírásait. A vállalkozónak jó minőségű termékeket kell biztosítania a jelen műszaki specifikációnak és a vonatkozó nemzeti szabványoknak megfelelően.


Tipikus alkalmazási megoldások szigetelt csősínekhez
1. módszer: Csatlakoztassa a fő transzformátort a vezérlőteremhez
Ez a legelterjedtebb módja a csősín alkalmazásnak. A gyűjtősín közvetlenül csatlakozik a főtranszformátor kisfeszültségű kivezetéseihez a
kapcsolószekrény sorkapcsai a vezérlőteremben. Fő előnyei: Alkalmas nagy áramokhoz. A vezetékek átlátszóak és szépek, teljesen vagy félig szigetelhetők.

2. módszer: A gyűjtősínt kábeláron vagy kábelmezzanine-on vezetik át
Az alábbi ábra a csősínek egy másik általános alkalmazási módja. A gyűjtősínek föld alatti kábelárkokon keresztül csatlakoztathatók a kapcsolószekrényekhez
vagy kábelmezzaninok, valamint kapcsolószekrények közötti összeköttetésekre is használható. Ez a gyűjtősín teljesen szigetelt, és különösen alkalmas helyzetekre
ahol nehézkes a vezetékezés.

3. módszer: A cső alakú gyűjtősíneket kábelárkon vagy kábelmezzanine-on vezetik át
Ez a módszer a kapcsolószekrény felső kábelcsatlakozási módja. A kábelmezzanine-on és az alsó kábelcsatlakozón keresztül is csatlakoztatható
módszerrel. A felhasználók az aktuális helyzetnek megfelelően választhatnak. A gyűjtősín típus teljesen szigetelt.

4. módszer: Csöves buszos CNC felügyeleti rendszer
Cégünk saját maga fejleszti és megvalósítja a csőbusz több műszaki adatának pilóta nélküli intelligens monitorozását.

Szigetelt csősín

Az előre gyártott hidegen zsugorodó köztes kötések előnyei

Kompakt szerkezet, könnyen telepíthető.


Megváltoztatja az elektromos téreloszlást a cső alakú gyűjtősín csatlakozás feszültségkoncentrációs pontjain a geometriai alakjának módosításával, ezáltal csökkentve az elektromos tér intenzitását.


Célja, hogy minimalizálja a koronakisülés valószínűségét, csökkentse a szigetelés károsodását, és javítsa a cső alakú gyűjtősín teljesítményét.


Biztosítja a cső alakú gyűjtősín élettartamát, és csökkenti a meghibásodási balesetek előfordulását.


A vezetékek közötti közvetlen érintkezést rozsdamentes acél belső hüvelyek biztosítják, amelyek kívülről két félkör alakú sínnel vannak összekötve. Négy rozsdamentes acél C-bilincs speciális szerszámformákkal van meghúzva és hegesztve, így biztosítva a vezető áramellátó képességét és megakadályozva a deformációt.


A vízálló kezelést követően a közbenső kötések lehetővé teszik, hogy a gyűjtősín rövid ideig működjön vízbe merülve.

Ajánlott termékek

Rólunk
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Professzionális csapatot gyűjtünk össze iparági szakértőkből, vezető mérnökökből és műszaki személyzetből, valamint tapasztalt gyártási szakemberekből, akik évek óta foglalkoznak az erőművi berendezések technológiájával.
Főbb termékeink közé tartoznak a réz- és alumíniumcsöves gyűjtősínek, a szélerőmű-csöves gyűjtősínek, az intenzív (kompakt) gyűjtősínek és a csúszó érintkezőrendszerek. A 0,4 kV-35 kV-os teljesen szigetelt, zárt csöves gyűjtősínek és kisfeszültségű öntött műgyanta buszrendszerek kutatás-fejlesztésére és gyártására összpontosítunk, amelyek megbízható áramátviteli útvonalakat biztosítanak erőművek, alállomások, szélerőművek, vasúti tranzit és ipari létesítmények számára.
Becsületi oklevél
  • Üzleti engedély
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
  • Hasznossági minta szabadalmi tanúsítvány
Hírek
Teljesen szigetelt cső alakú buszsín Industry knowledge

1. Mi az az EPDM szilikon gumi csősín?

A EPDM szilikon gumi csősín egy speciális szigetelt vezetőképes alkatrész, amely egy fém vezetőmagot EPDM szilikongumi külső szigetelőréteggel kombinál. Nagyfeszültségű áramelosztó rendszerekhez tervezték, integrálja a kiváló szigetelést, időjárásállóságot és mechanikai tartósságot. Egy profi EPDM szilikon gumi csősín szállító ipari szabványoknak megfelelő termékeket gyárt, többek között Nagyfeszültségű EPDM szilikon gumi csősín közép- és nagyfeszültségű forgatókönyvekhez (10kV-35kV).

(1) Alapszerkezet és kulcsjellemzők

A EPDM szilikon gumi csősín réz vagy alumínium vezetőmagból (vezetőképesség ≥60% IACS) és 3-8 mm vastag EPDM szilikongumi szigetelőrétegből áll. Letörési feszültséget képes ellenállni ≥25kV/mm , üzemi hőmérséklete -40 ℃ és 120 ℃ között van, és kiválóan ellenáll az ózonnak, az UV sugárzásnak és a kémiai korróziónak.

2. Az EPDM szilikon gumi csősín főbb felhasználási területei

Kiváló szigetelésének és környezeti alkalmazkodóképességének köszönhetően a EPDM szilikon gumi csősín széles körben használják az energiaellátó rendszerekben és ipari alkalmazásokban, főként:

  • Közép- és nagyfeszültségű alállomások (10kV-35kV), kapcsolóberendezések, transzformátorok és megszakítók közötti gyűjtősín-összeköttetésekhez.
  • Kültéri áramelosztó rendszerek, amelyek alkalmazkodnak a zord időjáráshoz, mint például eső, hó és erős napfény.
  • Ipari üzemek (kohászat, vegyipar, elektronika), ahol korrózióállóság és szigetelési stabilitás szükséges.
  • Megújuló energia állomások (nap-, szélenergia), amelyek villamosenergia-termelő berendezéseket kapcsolnak az elosztó hálózatokhoz.

Egy megbízható EPDM szilikon gumi csősín szállító testreszabott specifikációkat biztosít a különböző telepítési helyekhez és feszültségigényekhez, biztosítva a biztonságos és stabil erőátvitelt.

3. Teljesítmény-összehasonlítás a hagyományos szigetelt buszsínekkel

Az EPDM szilikon gumi csöves sínek és a hagyományos szigetelt gyűjtősínek teljesítményének összehasonlítása
Buszrúd típusa Áttörési feszültség Időjárásállóság Élettartam
EPDM szilikon gumi csősín ≥25kV/mm Kiváló (UV/ózonálló) 25-35 év
PVC szigetelt buszsín ≤15kV/mm Gyenge (UV öregedésre hajlamos) 10-15 év
Kerámia szigetelt buszsín ≥30kV/mm Jó (törékeny) 20-25 év

A Nagyfeszültségű EPDM szilikon gumi csősín kiemelkedik kiegyensúlyozott teljesítményével – jobb időjárásálló, mint a PVC és nagyobb rugalmassága, mint a kerámia, így ideális kültéri és ipari nagyfeszültségű alkalmazásokhoz.

4. Gyakran Ismételt Kérdések

1. kérdés: Milyen feszültségtartományra alkalmas az EPDM szilikon gumi csősín?

V: Főleg erre használják 10kV-35kV közép- és nagyfeszültségű energiaellátó rendszerek, testreszabott opciókkal a magasabb feszültségszintekhez.

2. kérdés: Hogyan válasszunk ki megbízható EPDM szilikon gumicső gyűjtősín szállítót?

V: Válasszon beszállítókat szigetelési teljesítményvizsgálati jelentésekkel, stabil EPDM anyagminőséggel és testreszabott gyártási képességekkel.

3. kérdés: Használható tengerparti vagy korrozív környezetben?

V: Igen, az EPDM szilikongumi réteg erős korrózióállósággal rendelkezik, amely part menti és vegyipari környezetben használható.

4. kérdés: Mekkora ennek a gyűjtősínnek a maximális áramfelvételi kapacitása?

V: A szabványos modellek legfeljebb 3000A , professzionális beszállítóktól elérhető nagyobb kapacitási lehetőségekkel.
