Hogyan válasszuk ki a megfelelő alumíniumötvözet csősínt?

Hogyan válasszuk ki a megfelelő alumíniumötvözet csősínt

A legközvetlenebb válasz: válassza ki a sajátját alumínium ötvözet cső alakú gyűjtősín négy fő paraméter alapján – az ötvözet minősége, a külső átmérő és a falvastagság, az alumíniumcsöves gyűjtősín névleges áramerőssége és a telepítési hely környezeti feltételei. Ha ezt a négyet helyesen kezeli, kiküszöbölhető a korai meghibásodások, a termikus túlterhelés és a mechanikai összeomlás leggyakoribb okai a kültéri alállomások és átviteli szerkezetekben. Ez az útmutató az egyes tényezőket konkrét adatokkal, iparági összehasonlításokkal és gyakorlati útmutatásokkal mutatja be, amelyek segítenek a mérnököknek, a beszerzési csapatoknak és a projektmenedzsereknek megalapozott döntéseket hozni.

Miért az alumínium csöves sínrudak a preferált választás a nagyfeszültségű telepítésekhez?

Az alumíniumötvözetből készült csősínek nagyrészt felváltották a tömör és lapos vezető formátumokat a közép- és nagyfeszültségű kültéri kapcsolóállomásokon, alállomásokon és átviteli szerkezetekben. Az okokat a mérnöki adatok jól alátámasztják.

Az üreges csőprofil hatékonyabban használja fel az anyagot, mint az egyenértékű keresztmetszetű tömör rúd. Adott áramhordozó kapacitás mellett a csővezeték ugyanazt a bőrhatású teljesítményt tudja elérni 30-40%-kal kisebb anyagtömeg tömör rúdhoz képest. Ez közvetlenül a tartószigetelőkre és a portál acélszerkezetére nehezedő szerkezeti terhelés csökkenésében jelentkezik – ez jelentős előny a nagy fesztávú alállomási buszok esetében, ahol 8-15 méter támaszok között jellemző.

Az alumíniumötvözetek olyan szilárdság-tömeg arányt is kínálnak, amelyet az acél és a réz nem tud összehasonlítani összehasonlítható költségszinten. A szélnek, jégterhelésnek és szeizmikus eseményeknek kitett kültéri alkalmazásoknál ez a mechanikai teljesítmény nem pusztán kényelem, hanem szerkezeti biztonsági követelmény. A cső alakú keresztmetszet nagy keresztmetszetű modulust és tehetetlenségi nyomatékot biztosít egységnyi tömegre vonatkoztatva, így hosszabb fesztávot tesz lehetővé túlzott megereszkedés vagy vibráció okozta kifáradás nélkül a bilincs rögzítési pontjain.

A korrózióállóság egy másik gyakorlati előny. Az alumíniumötvözet felületeken lévő természetes oxidréteg megfelelő védelmet nyújt a legtöbb légköri környezetben. Tengerparti vagy erősen ipari környezetben eloxálás vagy speciális felületkezelés határozható meg az élettartam meghosszabbítása érdekében 30 év rutin karbantartással.

A csősínrudakban használt alumíniumötvözet minőségek megértése

Nem minden alumíniumötvözet teljesít egyformán a gyűjtősín-alkalmazásokban. Az ötvözet minőségének kiválasztása befolyásolja az elektromos vezetőképességet, a szakítószilárdságot, a hegeszthetőséget és a feszültségkorrózióval szembeni ellenállást. A három leggyakrabban meghatározott ötvözetsorozat az alumíniumötvözet csősín-alkalmazásokhoz az 1xxx, 6xxx és a kevésbé elterjedt 5xxx sorozat.

1350 ötvözet (Al 99,5% – 1xxx sorozat)

Az 1350-H14 vagy H19 ötvözet az elektromos vezető szabványos minősége. Minimum tartalmaz 99,5% alumínium és megközelítőleg elektromos vezetőképességet ér el 61% IIER (Nemzetközi lágyított réz szabvány). A szakítószilárdság közepes – jellemzően 95-130 MPa az adottságtól függően – ami rövidebb fesztávokra vagy szerény szerkezeti terhelésekre korlátozza a használatát. Elsődleges előnye az egységnyi keresztmetszetre jutó maximális vezetőképesség, ezért ez az előnyben részesített ötvözet az ellenállási veszteségek minimalizálása során a legfontosabb tervezési cél.

6061 és 6063 ötvözet (Al-Mg-Si – 6xxx sorozat)

A 6xxx sorozatú ötvözetek jelentik a legszélesebb körben használt csoportot a szerkezeti gyűjtősín alkalmazásokhoz. Ötvözet 6061-T6 szakítószilárdságot kínál 260-310 MPa és a folyáshatár kb 240-276 MPa , miközben megtartja az elektromos vezetőképességet kb 43% IIER . Ötvözet 6063-T6 valamivel kisebb szilárdságot (szakítószilárdság ~205–240 MPa), de nagyobb vezetőképességet (~53% IACS) és kiváló extrudálhatóságot biztosít, így az összetett csőprofilok előnyben részesített választása.

A legtöbb alállomási gyűjtősín-projektben a 6063-T6 találja meg a legpraktikusabb egyensúlyt az elektromos teljesítmény és a mechanikai teherbírás között. Jó hegeszthetőséget mutat MIG vagy TIG eljárásokkal is, ami kritikus a terepi illesztéseknél és a tágulási hurkoknál.

6101 ötvözet (Al-Mg-Si – nagy vezetőképességű szerkezeti)

Az Alloy 6101-T61 vagy T64 kifejezetten olyan elektromos buszvezető alkalmazásokhoz lett kifejlesztve, ahol mind a mechanikai szilárdság, mind a vezetőképesség 55% feletti IACS szükséges. Ez eléri 55–57% IIER kb. szakítószilárdsággal 220-260 MPa . Ezt az ötvözetet gyakran előírják nagyáramú generátor buszrendszerekhez és nagy kapacitású alállomási buszszerkezetekhez, ahol sem a vezetőképesség, sem a szerkezeti teljesítmény nem sérülhet jelentősen.

Alumínium csőgyűrűs gyűjtősín áramerősség: a helyes méretezés

Az alumíniumcsöves gyűjtősín névleges áramerősségét a vezető azon képessége határozza meg, hogy képes-e elvezetni az ellenállási veszteségek (I²R) által generált hőt anélkül, hogy túllépné a vezeték maximális megengedett hőmérsékletét – jellemzően 90°C a folyamatosan névleges alumínium gyűjtősínekhez az IEC 62271 és az ANSI/IEEE szabványoknak megfelelően.

Az aktuális értékelés a következő változóktól függ:

• Külső átmérő (OD) és falvastagság – együtt határozza meg a keresztmetszeti területet és a hőelvezetési felületet
• Ötvözet vezetőképessége %IACS-ben
• Környezeti hőmérséklet (stésard referencia: 40°C az IEC, 25°C az IEEE esetében )
• Napsugárzás (jelentős kültéri vízszintes sínek esetében)
• Szélsebesség (növeli a konvektív hűtést; általában feltételezzük 0,6 m/s és 1,0 m/s között konzervatív kültéri értékelésekhez)
• A vezető tájolása (vízszintes vs függőleges befolyásolja a természetes konvekciót)

Gyakorlati referenciaként az alábbi táblázat a 6063-T6 alumínium csősínek indikatív névleges áramértékeit tartalmazza 40 °C-os környezeti hőmérsékleten, csendes levegőn (konzervatív), 90 °C-os maximális vezetékhőmérséklet mellett:

Ezek az értékek tájékoztató jellegűek. Mindig végezzen egy helyspecifikus hőérték számítást a tényleges környezeti hőmérséklet, napelnyelési együttható, emissziós tényező és szélsebesség adatok felhasználásával a projekt helyszínére vonatkozóan. A 2000 m feletti magasságban a levegő sűrűsége és a konvektív hűtés csökken, ami további leértékelést igényel. 5–10% 1000 m-enként 1000 m felett .

Ugyanilyen fontos a rövidzárlati áram ellenállása. 110 kV-os alállomáshoz, melynek rendszerhiba szintje: 40 kA 1 másodpercig , az adiabatikus melegítésen alapuló szükséges vezeték-keresztmetszetet úgy kell kiszámítani, hogy a hőmérséklet ne haladja meg az ötvözet rövid idejű ellenállási határát (általában 200°C a 6063-T6 esetében ). Az adiabatikus képlet segítségével: A = I × √t / K , ahol az alumínium K értéke körülbelül 87 A·s^0,5/mm², a 40 kA / 1 s-os hiba legalább kb. 460 mm² — jóval a szabványos csőprofilok tartományán belül, de egy olyan paraméter, amelyet kifejezetten ellenőrizni kell.

Méretválasztás: külső átmérő, falvastagság és fesztávolság

A megfelelő külső átmérő és falvastagság kiválasztása három egymással versengő követelmény kiegyensúlyozását jelenti: az áramvezető képességet, a mechanikai szilárdságot a fesztáv terhelés alatt és a koronakisülés kezelését nagy feszültségeken.

A jelenlegi és a bőrhatásokkal kapcsolatos megfontolások

Teljesítményfrekvenciákon (50 vagy 60 Hz) a váltakozó áram elsősorban a vezető külső felülete közelében folyik – ez a bőrhatás. Az alumínium héjmélysége 50 Hz-en kb 11 mm . Ez azt jelenti, hogy egy körülbelül 11 mm-nél nagyobb falvastagságú cső esetében a fal belső része kevésbé járul hozzá az áramvezetéshez, mint a külső zóna. A legtöbb gyakorlati gyűjtősín-átmérőnél (OD 50–200 mm) 5–15 mm falvastagsággal a bőrhatás mérsékelt, de figyelembe kell venni az ellenállásszámításoknál, különösen magasabb frekvenciákon vagy jelentős harmonikus tartalom esetén.

A gyakorlatban ez azt jelenti, hogy a külső átmérő növelése (a falvastagság helyett) a hatékonyabb módja az áramkapacitás növelésének, ha a falvastagság meghaladja a 8-10 mm-t. A nagyobb átmérő növeli a konvektív hőelvezetésre rendelkezésre álló felületet is.

Mechanikai fesztáv terhelés

A gyűjtősínnek el kell viselnie saját súlyát, szélterhelését és bizonyos régiókban a jégakkumulációs terhelést a tervezési tartományon keresztül anélkül, hogy túllépné a megengedett feszültség- vagy elhajlási határértékeket. A kritikus tervezési ellenőrzés a maximális hajlítófeszültség a fesztáv középső részén vagy a bilincs rögzítési pontjain.

Egyszerűen alátámasztott vízszintes fesztáv esetén a maximális hajlítónyomaték M = wL²/8, ahol w az egységnyi hosszra eső terhelés (N/m), L pedig a fesztáv hossza. Az így kapott hajlítófeszültség σ = M × (OD/2) / I, ahol I a cső keresztmetszet területének második nyomatéka. A 6063-T6-hoz kb 170 MPa , a tervezési megengedhető feszültség jellemzően értéke A hozam 50-65%-a , megengedhető kb 85-110 MPa .

Például egy 100 mm-es külső átmérőjű × 8 mm-es fali 6063-T6 cső 10 méteres fesztávon, 300 N/m megoszló szélterheléssel és kb. 19,2 N/m nagyjából 320 N/m együttes elosztott terhelést tapasztalna. Az eredményül kapott középső fesztávú hajlítófeszültséget kb 62 MPa — kényelmesen a megengedett tartományon belül, ami megerősíti, hogy a fesztáv szerkezetileg elfogadható.

Korona kisülés és minimális vezetékátmérő

Körülbelül 66 kV feletti feszültségeknél a vezető felületén az elektromos tér gradiense tervezési korláttá válik. Koronakisülés akkor következik be, ha a felületi elektromos mező meghaladja a kb 1500 kV/m (csúcs) levegőben a tenger szintjén. A vezető külső átmérőjének növelése csökkenti a felületi mező gradienst és növeli a korona kiindulási feszültségét.

Körülbelül 127 kV (RMS) fázis-föld feszültségű 220 kV-os rendszer esetén a vezető minimális OD kb. 80-100 mm általában szükséges a koronateljesítmény elfogadható határokon belül tartásához. 500 kV-on az OD értékek 120-180 mm jellemzőek. Ez az oka annak, hogy a nagyfeszültségű gyűjtősínek külső átmérőjét gyakran a koronaigény határozza meg, nem pedig önmagában az áramerősség.

Felületkezelési és korrózióvédelmi lehetőségek

Az alumíniumötvözetből készült csősín felületi állapota befolyásolja a hosszú távú korrózióállóságát és a csavaros vagy szorított kötések elektromos teljesítményét. A rendelkezésre álló kezelési lehetőségek megértése segít a specifikáció és a telepítési környezet összehangolásában.

Malási felület (extrudált)

A legtöbb alumínium cső gyűjtősín marófelülettel van ellátva – a természetes extrudált felület vékony natív oxidréteggel. Ez megfelelő szárazföldi, nem ipari környezetben, mérsékelt páratartalommal. A felületet meg kell tisztítani, és az összes csavarkötésnél érintkezési hézagot kell alkalmazni a galvanikus korrózió megelőzése és az érintkezési ellenállás csökkentése érdekében.

Eloxálás

A kemény eloxálás oxidréteget képez 25-100 µm vastagsága jelentősen javítja a kopásállóságot, a lyukkorrózióval és a légköri hatásokkal szembeni ellenállást. Ez az előnyben részesített felületkezelés part menti környezetben (tengeri C4–C5 korróziós kategóriák az ISO 9223 szerint) és vegyi üzemi környezetben történő telepítéseknél. Vegye figyelembe, hogy az érintkezési területeken lévő eloxált felületeket eloxálás előtt le kell csiszolni vagy le kell takarni, hogy az illesztéseknél alacsony érintkezési ellenállás maradjon fenn.

Ón vagy ezüstözött bevonat az érintkezési zónákban

A csavarkötések érintkezési helyein ónozás (általában 10-25 µm ) vagy ezüstözött ( 5-15 µm ) gyakran előírják, hogy megakadályozza az alumínium-oxid felhalmozódását, és biztosítsa a stabil, alacsony ellenállású elektromos érintkezést az élettartam során. Az ezüstbevonat alacsonyabb és stabilabb érintkezési ellenállást biztosít, de magasabb költséggel; Az ónozás praktikus és költségkiegyensúlyozott alternatívaként széles körben használatos.

Festék Bevonatok

Egyes ipari projektekben a cső alakú gyűjtősín testét (az érintkezési zónák kivételével) epoxi alapozóval és poliuretán fedőbevonat-rendszerrel vonják be. Ez gyakori a petrolkémiai vagy offshore alkalmazásokban, ahol C5-M korróziós kategóriájú környezet várható. A bevonat vastagsága jellemzően 80–120 µm DFT (száraz rétegvastagság) rétegenként kétrétegű rendszer esetén.

Hőtágulás és rugalmas csatlakozási kialakítás

Az alumínium hőtágulási együtthatója kb 23 × 10⁻⁶/°C - körülbelül 40%-kal magasabb, mint az acél. Egy 15 méteres sínfesztávon 60°C-os hőmérséklet-változás (téli alacsony hőmérsékletről nyári teljes terhelés magasra) megközelítőleg lineáris tágulást eredményez 20,7 mm . Ha ezt a tágulást nem alkalmazzák rugalmas dilatációs kötések vagy csúszó bilincstartók, az ebből eredő nyomófeszültség kihajlást, a bilincs károsodását vagy a szigetelő meghibásodását okozhatja.

Az általános gyakorlat a rugalmas dilatációs hézag beépítése – jellemzően laminált alumínium rugalmas csatlakozó vagy csőmembrán típusú tágulási idom – legfeljebb időközönként. 30-40 méter hosszú egyenes buszjáratokon, és minden olyan ponton, ahol a busz irányt vált, vagy a berendezés termináljaihoz csatlakozik. Ahol a hely engedi, hajlított csőszakaszokból kialakított tágulási hurkokat is alkalmaznak, biztosítva a szükséges tengelyirányú mozgási kapacitást a vezeték folytonosságának megőrzése mellett.

A berendezések sorkapcsainak csatlakozásainál – például transzformátorhüvelyeknél, megszakító kapcsoknál vagy leválasztó kapcsolótábláknál – mindig rugalmas csatlakozót kell használni a gyűjtősín hőmozgásának a berendezés kapocserőitől való leválasztására. A legtöbb transzformátor- és kapcsolóberendezés-gyártó meghatározza a maximális megengedett kapocserőt, jellemzően a tartományban 300-800 N radiális erő , amelyet egy merev gyűjtősín csatlakozás könnyen túllépne a hőciklus során.

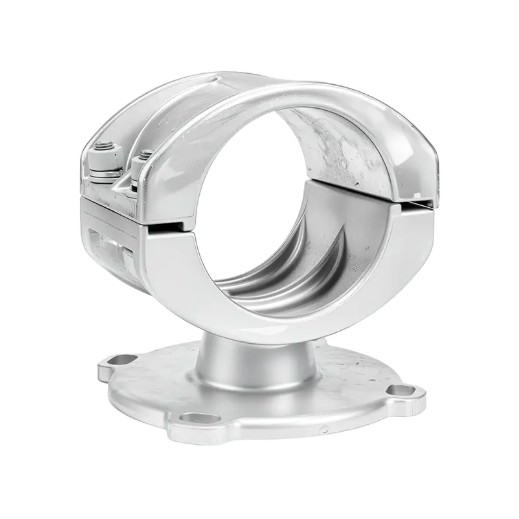

Szorító és támasztó hardver kiválasztása

Az alumíniumötvözet csőrendszerű sínrendszer teljesítménye éppúgy függ a tartóelemek minőségétől és helyes megválasztásától, mint magától a vezetőtől. A rossz bilincs-kialakítás az egyik vezető oka a támasztópontok vibrációs kifáradásának.

Fix vs csúszó bilincsek

A rögzített bilincsek mereven rögzítik a gyűjtősínt a fesztáv egy vagy több pontján – általában egy hosszú futás közepén –, míg az összes többi támasztóponton lévő csúszó- vagy tágulási bilincsek lehetővé teszik a vezető tengelyirányú mozgását. A 30 méteres buszjárat tipikus elrendezése középen egy rögzített bilincs, mindkét végén csúszó bilincs és bármely közbenső támasztékon található. Ez az elrendezés szimmetrikusan szabályozza a hőtágulási mozgást és megakadályozza a kihajlást.

A bilincs anyagának kompatibilitása

Az alumínium gyűjtősínekkel közvetlenül érintkező bilincstesteket alumíniumötvözetből (lehetőleg ugyanabból az ötvözetsorozatból) vagy megfelelő bevonattal ellátott öntöttvasból kell gyártani a bimetál galvanikus korrózió elkerülése érdekében. Rozsdamentes acél rögzítőelemek szigetelő alátétekkel vagy galvanikus védőkeverékkel ajánlottak ott, ahol a vasfémek érintkeznek az alumíniummal.

Rezgéscsillapítók

Lipari vibráció – a rezonáns rezgés, amelyet alacsony sebességű állandó szél indukál 1-7 m/s — fáradásos repedést okozhat a bilincs rögzítési pontjai után 10⁷–109 betöltési ciklus . Ha a gyűjtősín fesztávja meghaladja 8 méter nyílt kültéri helyeken stockbridge típusú rezgéscsillapítókat vagy elasztomer csillapító hüvelyeket kell előírni. Ezeket általában belül telepítik 0,5-1,0 méter minden támasztóbilincsről.

Alumínium csősín-sínekre vonatkozó szabványok és vizsgálati követelmények

Az elismert szabványoknak való megfelelés biztosítja, hogy az Ön által megadott alumíniumötvözet csősínt a meghatározott minőségi küszöbértékek szerint gyártsák és teszteljék. A következő szabványok a leginkább relevánsak:

• IEC 60105 — Alumínium és alumíniumötvözetek: kovácsolt termékek elektromos célokra. Tartalmazza a gyűjtősín-vezetékekben használt 1350 és 6xxx sorozatú ötvözetek kémiai összetételére, mechanikai tulajdonságaira és vezetőképességére vonatkozó követelményeket.
• ASTM B241 / B241M — Alumínium és alumíniumötvözet varrat nélküli csövek és varrat nélküli extrudált csövek szabványos specifikációi. Széles körben hivatkozott a 6061 és 6063 cső alakú termékek mérettűrésére, szakítószilárdságára és ötvözet-összetételére.
• EN 755-2 / EN 754-2 — Európai szabványok az extrudált alumíniumötvözetből készült kerek csövekre és a húzott csövekre, amelyek meghatározzák a 6063 és 6061 típusú ötvözetek mechanikai tulajdonságait különböző temperamentumokban.
• GB/T 5585.2 — Kínai nemzeti szabvány alumíniumból és alumíniumötvözetből készült villamos célú sínekre. Releváns a kínai projektekhez és a kínai alumíniumcső gyűjtősín-szállítóktól származó termékekhez.
• IEC 62271-1 — A nagyfeszültségű kapcsoló- és vezérlőberendezések közös előírásai. Szabályozza a hőmérséklet-emelkedést, a rövidzárlati ellenállást és a dielektromos teljesítménykövetelményeket a kapcsolóberendezéseken belüli gyűjtősínrendszereknél.
• IEEE Std 605 — IEEE útmutató a légszigetelt alállomások busztervezéséhez. Átfogó módszertant biztosít az áramerősség, a mechanikai tervezés és a rövidzárlati erő számításaihoz kültéri gyűjtősín-szerelésekhez.

Amikor árajánlatot kér egy alumíniumcső gyűjtősín szállítótól, adja meg, hogy melyik szabvány szabályozza az anyagtulajdonságokat, a mérettűréseket és a vizsgálati tanúsítványt. Kérjen malomvizsgálati tanúsítványt (MTC), amely megerősíti az adott gyártási tétel kémiai összetételét és mechanikai tulajdonságait, nem pedig általános katalógusadatokat.

Mit kell értékelni az alumínium csősín-szállító kiválasztásakor

Az alumíniumötvözetből készült csősínrendszerekre vonatkozó beszerzési döntések többet jelentenek, mint a katalógus specifikációinak összehasonlítása. A műszakilag hozzáértő és minőségbiztosítással rendelkező beszállító csökkenti a projekt kockázatát a tervezés, a gyártás, a szállítás és a telepítés során.

Extrudálási és gyártási képesség

Egy alkalmas alumínium cső gyűjtősín-szállítónak olyan extrudáló préseket kell működtetnie, vagy közvetlenül hozzá kell férnie azokhoz, amelyek képesek a kívánt külső átmérőjű tartomány előállítására – jellemzően 40-300 mm külső átmérőjű alállomási alkalmazásokhoz. Győződjön meg arról, hogy a szállító be tudja tartani az Ön tervezésében meghatározott mérettűréseket: jellemzően ±0,5% az OD-n and ±5% a falvastagságon szabványos EN vagy ASTM tűrésekhez, vagy szűkebb tűrésekhez precíziós kapcsolóberendezés-alkalmazásokhoz.

Értéknövelt feldolgozás

Sok alállomási projekthez olyan gyűjtősínekre van szükség, amelyek előre vágva érkeznek, fúrt vagy lyukasztott csavarlyukakkal, megmunkált végfelületekkel és lemezes érintkezési zónákkal. Erősítse meg, hogy a szállító házon belül nyújtja-e ezeket a hozzáadott értékű szolgáltatásokat, vagy alvállalkozásba adja őket, mivel az alvállalkozói szerződés megnöveli az átfutási időt és a lehetséges minőségellenőrzési hiányosságokat. A házon belüli CNC megmunkálási, fúrási és bevonatolási képesség jelentős különbségtétel.

Anyagkövethetőség

Az anyag teljes nyomon követhetősége – a tuskó olvadékszámától az extrudáláson át a hőkezelésen át a végső ellenőrzésig – követelmény a közüzemi és energiatermelési projekteknél. A szállítónak képesnek kell lennie arra, hogy megadja a hőszámot, az ötvözettanúsítványt, a temperálási jelölést és a mechanikai vizsgálati eredményeket, amelyek visszavezethetők a szállított konkrét termékre. Ez különösen fontos azoknál a projekteknél, amelyek harmadik fél általi ellenőrzésnek vagy tulajdonosi mérnöki felülvizsgálatnak vannak kitéve.

Minőségirányítás és harmadik fél tanúsítása

Az ISO 9001 minősítés alapelvárás egy hiteles alumíniumcső-gyűjtősín-szállítóval szemben. A nukleáris, tengeri vagy védelmi szomszédos projektek esetében további minőségbiztosítási rendszerkövetelmények vonatkozhatnak (pl. ISO 3834 a hegesztés minőségére, NADCAP a felületkezelésre). Kérjen bizonyítékot a harmadik fél által végzett auditokról, és kérjen vevői referenciákat hasonló alállomási vagy átviteli projektekből.

Átfutási idő és csomagolás

A szabványos készletprofilok (OD 50-150 mm a 6063-T6-ban) jellemzően elérhetők a következő átfutási időkkel. 2-6 hét készletező beszállítóktól. Egyedi átmérőkre, ötvözetminőségekre vagy erősen megmunkált alkatrészekre lehet szükség 8-16 hét a megrendeléstől. Erősítse meg az exportcsomagolási követelményeket – a 6 méternél hosszabb gyűjtősínekhez egyedi fa láda vagy acél tömítés szükséges a szállítási sérülések elkerülése érdekében, és a beszállító nemzetközi szállítási dokumentációval kapcsolatos tapasztalatát érdemes ellenőrizni határon átnyúló projekteknél.

Bevált telepítési gyakorlatok a hosszú távú megbízhatóság érdekében

Még egy megfelelően meghatározott alumíniumötvözet csősín is alulteljesíthet vagy idő előtt meghibásodhat, ha a beépítési gyakorlat nem megfelelő. A következő pontok a legkritikusabb telepítési követelményeket foglalják össze.

• Közös felkészülés: Az összes csavarozott érintkezési felületet közvetlenül az összeszerelés előtt rozsdamentes acél drótkefével tisztítsa meg a fényes fémből. A csavarozás előtt vigyen fel vezetőképes hézaganyagot (amely cinkrészecskéket vagy hasonlókat tartalmaz) mindkét illeszkedő felületre. A megtisztított felületeket ne hagyja szabadon körülbelül 30 percnél tovább a fugázás befejezése előtt.
• Csavar nyomatéka: Használjon Belleville rugós alátéteket (tárcsarugós alátéteket) a csavarfejek és anyák alatt minden alumínium-alumínium csavaros csatlakozásnál. Az alumínium tartós nyomóterhelés hatására kúszik, aminek következtében a csavarkötések szorítóereje idővel csökken. A Belleville alátétek kompenzálják ezt az ellazulást és fenntartják a megfelelő érintkezési nyomást. Kövesse a bilincs vagy csatlakozó gyártója által meghatározott nyomatékütemezést – általában 30–60 Nm M12 csavarokhoz alumínium-alumínium kötésekben.
• Igazítás: A tartóbilincsek meghúzása előtt győződjön meg arról, hogy a gyűjtősín szegmensei megfelelően vannak beállítva. Oldalirányú eltérés több mint 2-3 mm Az ízületi pozíciókban olyan hajlítófeszültség-koncentrációkat vezet be, amelyek csökkentik a szél és a rövidzárlati elektromágneses terhelés alatti kifáradási élettartamot.
• Hegesztett kötések: Ha terepi hegesztést végeznek (pl. tágulási hurkok vagy T-idomok esetén), az alapötvözetnek megfelelően használjon MIG vagy TIG eljárást ER4043 vagy ER5356 töltőhuzallal. A hegesztés utáni hőkezelés általában nem szükséges a 6063-as vagy 6061-es gyűjtősín-csatlakozásoknál, de a hőhatás által érintett zóna szakítószilárdsága lokálisan kb. 30-40% a T6 temperhez képest – ezt a gépészeti tervezésnél figyelembe kell venni.
• Beépítés utáni ellenőrzés: Végezze el az összes csavarkötés termográfiai felmérését terhelés alatt 3 hónap üzembe helyezés hogy azonosítsa a nagy ellenállású kötéseket, mielőtt azok szolgáltatási problémává válnának. Legfeljebb 3 évenként ismételje meg a kritikus elosztósínrendszereknél.
