Mi az a PTFE csősín?

PTFE cső alakú gyűjtősín egy nagyfeszültségű erőátviteli eszköz, amely fémcsövet (tipikusan réz vagy alumínium) használ vezetőként, PTFE-orientált fóliát elsődleges szigetelő közegként, valamint precíziós mechanikus tekercselési eljárást többrétegű árnyékoló szerkezet felépítéséhez. Alapvető jellemzői a következők: PTFE fóliák, amelyek a rétegek között szilikonolajjal vannak bevonva, hogy sűrű, hézagmentes folytonos dielektrikumot képezzenek; egy konfiguráció nem kevesebb, mint 5 kapacitív árnyékoló réteg (beleértve a nulla potenciálú, fokozatos és földelt árnyékoló rétegeket); és szilikongumi kúszófelület-hosszabbító alkatrészek az optimalizált elektromos téreloszlás és a fokozott kúszóteljesítmény elérése érdekében.

Ez a típusú gyűjtősín hőmérséklet-tartományon belül működik -60 ℃ és 250 ℃ között , védelmi besorolást ér el IP68 , és kiváló korrózióállóságot és magas/alacsony hőmérséklet-tűrést kínál, így kifejezetten extrém működési környezetekhez készült.

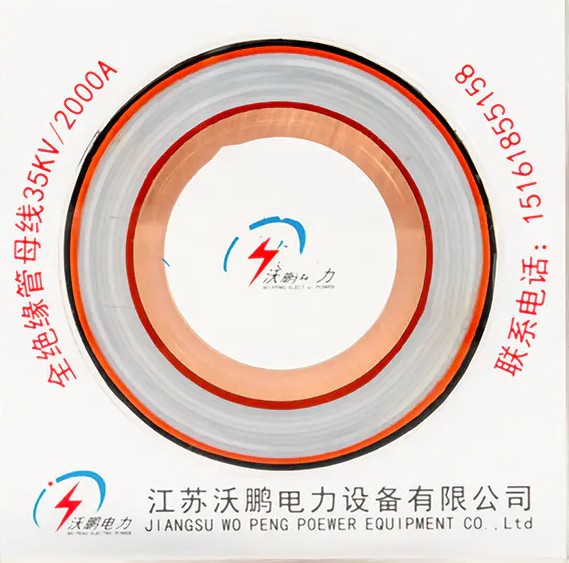

Szerkezeti elemzés: Az ötrétegű védelmi rendszer precíziós tervezése

A PTFE cső alakú gyűjtősín szigetelési szerkezete belülről kifelé réteges védelmi koncepciót alkalmaz, és minden réteg bizonyos elektromos és mechanikai funkciókat lát el:

Vezetőréteg és hőleadás szerkezete

A vezető általában T2Y nagy tisztaságú rézcsövet használ, amelynek réztartalma ≥99,90%. Az azonos keresztmetszetű téglalap alakú vezetőkkel összehasonlítva a csőszerű szerkezet a felületet a 40% és javítja az áramsűrűség-eloszlás egyenletességét azáltal 60% . A mérnöki vizsgálatok során egy Φ200 × 10 mm-es, 4000 A-t szállító rézcső gyűjtősín hőmérséklet-emelkedést mutatott 15℃ alacsonyabb, mint a hagyományos kábeleknél. Az üreges szerkezet megtartja a bőrhatás együtthatóját Kf≤1, így csökkenti a váltakozó áramú ellenállást 35% a téglalap alakú vezetékekhez képest; a Φ300×15mm-es specifikáció folyamatosan hordozható 12000A .

Elsődleges szigetelőréteg: PTFE-orientált fólia

Az elsődleges szigetelőréteg szilikonolajjal impregnált PTFE-orientált fóliafóliát használ. A PTFE molekulalánc spirális elrendezést alkalmaz 485 kJ/mol szén-fluor kötési energiával, ami rendkívül magas kémiai stabilitást biztosít az anyagnak. Ez a szigetelőréteg stabil marad a hőmérséklet-tartományban -250 ℃ és 340 ℃ között ; 10 évnyi működés után 80°C-os napi hőmérsékletingadozású környezetben a dielektromos veszteség csak ennyivel nő 0,003% .

Többrétegű kapacitív árnyékoló rendszer

Az árnyékoló réteg szerkezete általában a következőket tartalmazza:

• Nulla potenciálú árnyékoló réteg : Szorosan tapad a vezető felületéhez, hogy kiegyenlítse az elektromos mezőt a vezető felületén
• Osztályozott árnyékoló réteg : A 0,2 mm-es fonott rézhálós szíj Faraday-ketrec effektust alakít ki, csökkentve a gyűjtősín felületi elektromos térerősségét 2,3 kV/mm-ről 0,7kV/mm és teljesen kiküszöböli a koronakisülés kockázatát
• Földelt árnyékoló réteg : Végső biztonsági földelés védelmet nyújt

A szilikongumi kúszófelület-hosszabbító alkatrészek konfigurációja tovább optimalizálja a végső elektromos téreloszlást, megakadályozva a felületi kisülést.

Védő külső réteg

A külső réteg poliolefin polimer burkolatot vagy szilikongumi anyagokat használ IP68 védelmi fokozat, teljes mértékben megakadályozza a por bejutását és lehetővé teszi a hosszú távú víz alatti működést. A sópermetes vizsgálatoknál a 10 éves korróziós sebesség ≤ 0,01 mm/év .

Anyagtulajdonságok: PTFE extrém környezeti feltételekhez való alkalmazkodás

A gyűjtősínek elsődleges szigetelőanyagaként a PTFE teljesítménybeli előnyei egyedülálló molekuláris szerkezetéből fakadnak:

Vegye figyelembe, hogy a PTFE jelentős hőbomlásba kezd 380 ℃-on, ezért a mérnöki alkalmazásoknak 10-15%-os hőmérsékleti biztonsági ráhagyást kell tartaniuk, miközben az üzemi hőmérsékletet 240 ℃ alatt kell tartani. Már 0,1%-os szennyeződés 12°C-kal csökkentheti a hőtorzulás hőmérsékletét, ami kritikussá teszi az anyagtisztaság ellenőrzését.

Teljesítményelőnyök: Miért válasszon csőszerű szerkezetet?

Forradalmi áramellátó kapacitás javítás

Az üreges csőszerű szerkezet alapvetően megváltoztatja az árameloszlási mintákat. A State Grid UHV projekt tesztadatai azt mutatják, hogy a csőrendszerű gyűjtősín-megoldások javítják az áramátviteli kapacitást 200% a hagyományos négyszögletes sínekhez képest. Az elv a bőrhatás hatékony elnyomásában rejlik a csővezetékekben, ami egyenletesebb áramelosztást és jelentősen csökkentett váltakozó áramú ellenállást eredményez.

Szerkezeti előnyök a mechanikai szilárdságban

A cső keresztmetszet metszetmodulusa eléri 4 alkalommal hogy a téglalap alakú gyűjtősínek. Egyfesztávú 13 méteres tartószerkezetekben bírja 50 kA rövidzárlati áramütés deformáció nélkül, ami csökkenti a konzol használatát 60% a hagyományos megoldásokhoz képest. Ez a jellemző pótolhatatlan előnyöket biztosít nagy fesztávú gyárakban, alállomásokban és közműalagút-projektekben.

A környezeti alkalmazkodóképesség átfogó fejlődése

A külső védelmi rendszer megfelel a C5-ös szintű korrózióvédelmi tanúsítványnak. Az anti-UV háromszínű tokok ΔE≤3 (CIE Lab* szabvány) színkülönbséget mutatnak intenzív napfény hatására. A külső védőréteg ellenáll a 30 méteres vízmélység nyomásának és a tengervíz eróziójának, a tervezett élettartam meghaladja a 30 év .

Alkalmazási forgatókönyvek: Lefedettség szárazföldtől mélytengerig

Új energiatermelés

A tengeri szélerőműparkokban PTFE csősínek cserélje ki a hagyományos térinformatikai berendezéseket, ezzel csökkentve az alállomások lábnyomát 40% . Rezgéscsillapító kialakítása ellenáll a 12-es kategóriájú tájfunoknak, rezgésgyorsulástűrése mellett 5g . A fotovoltaikus erőművekben a PTFE szigetelőrétegek ellenállnak a napi 80 ℃ hőmérsékleti ingadozásoknak, biztosítva a megbízható egyenáramú nagyfeszültségű átvitelt.

Vegyi és korrozív környezetek

A PTFE gyakorlatilag minden ismert savnak, bázisnak, szerves oldószernek és oxidálószernek ellenáll. Vegyipari gyártási környezetben a gyűjtősín felületein nem könnyen halmozódnak fel szennyeződések, és a szigetelési teljesítmény nem romlik a vegyi korrózió miatt. A töltött PTFE anyagok gépészeti berendezésekben történő alkalmazása megoldja a kenőolajjal szennyezett termékek problémáját is.

Önkormányzati infrastruktúra és speciális projektek

A tengeren átívelő alagutakban, integrált közműfolyosókban és más nedves vagy víz alatti környezetben az IP68-as védettség biztosítja a gyűjtősín hosszú távú megbízható működését. Az íves gyűjtősín kialakítások alkalmazkodhatnak az épületfelületekhez, a beépítési tűréseken belül szabályozható ±1 mm , amely megfelel a modern építészeti esztétika és funkcionalitás kettős követelményeinek.

Extrém hőmérsékletű környezetek

Rendkívül hideg területeken a PTFE bizonyos fokú rugalmasságot tart fenn -260 ℃ ultraalacsony hőmérsékleten; magas hőmérsékletű ipari környezetben a szakítószilárdsága 260 ℃-on kb. 5 MPa (körülbelül a szobahőmérsékleti érték 1/5-e), hajlítószilárdságával 1,4 MPa , biztosítva a szerkezeti integritást vészhelyzetekben.

A technológia fejlődése és a jövő irányai

Intelligens Monitoring Integration

Következő generáció PTFE csősínek képes integrálni a beépített száloptikai hőmérséklet-figyelő rendszereket a vezetők hőmérsékletének valós idejű monitorozására. A mérnöki gyakorlat azt mutatja, hogy ez a technológia korai figyelmeztetést jelenthet a potenciális forró pontokról 48 óra előre, csökkentve a meghibásodási arányokat 0,3/év-ről 0,02/év . A jövőbeli iterációk 5G kommunikációs modulokat fognak integrálni, amelyek lehetővé teszik 128 működési paraméter valós idejű feltöltését és előrejelző karbantartást.

Green Material Upgrade

Az újrahasznosított rézanyagokat használó új generációs termékek (réztartalom ≥95% újrahasznosított anyag) csökkentik a szénlábnyomot 38% a hagyományos termékekhez képest a szén-dioxid-érzékeny forgatókönyvekben, például az adatközpontokban, igazodva az alacsony szén-dioxid-kibocsátású energiafelhasználású berendezések irányába mutató globális trendhez.

Szupravezető technológia feltárása

A laboratóriumi állapotú, magas hőmérsékletű szupravezető rézcső gyűjtősíneket már sikerült elérni 20000A Áramátviteli kapacitás -196 ℃-on, kereskedelmi alkalmazása 2030 körül várható, ami újra meghatározza a nagyáramú átvitel műszaki határait.

Kiválasztás, valamint az üzemeltetés és karbantartás alapjai

A gyakorlati mérnöki alkalmazásokban a következő műszaki szempontok érdemelnek figyelmet:

1. Falvastagság kiválasztása : Vegyi csővezeték-tömítési alkalmazásokhoz 1 mm-nél nagyobb falvastagságú töltetlen PTFE hüvelyek használata javasolt; ciklikus hősokknak kitett elektromos szigetelési alkalmazásokhoz szénszál erősítésű modellek javasoltak, amelyek hőfáradási élettartama eléri 3 alkalommal hogy a standard modellek
2. Hőmérséklet határ : Minden magas hőmérsékletű alkalmazásnál fenn kell tartani a 10-15%-os hőmérsékleti biztonsági határt
3. Részleges kisülés szabályozás : A minőségi termékeknek alább ellenőrizniük kell a részleges kibocsátást 5 pC (1,5 Ur tesztfeszültségen), meghaladja az IEC szabvány 10 pC határértékét
4. Árnyékoló réteg integritása : A fokozatos árnyékoló rétegek folytonossága közvetlenül befolyásolja az elektromos téreloszlást; a telepítés során kerülni kell a rézhálós szalagok törését vagy gyűrődését
