Mitől nélkülözhetetlenek a magnézium-alumínium ötvözetből készült csősínek az ultra-nagyfeszültségű erőátviteli rendszerekben?

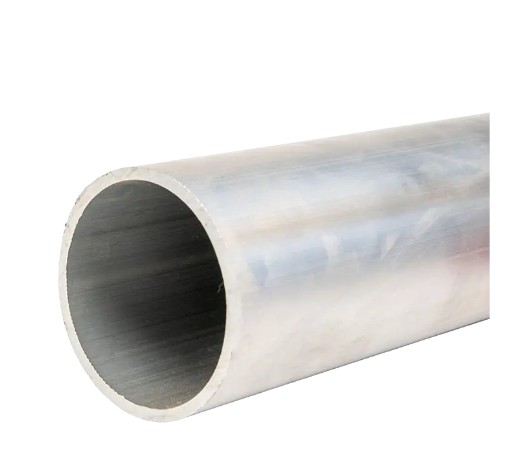

Ultra-nagyfeszültségű (UHV) magnézium-alumínium ötvözet csősínek vezető fő alkotóelemeiként szolgálnak 500 kV feletti extra nagyfeszültségű és ultranagy feszültségű erőátviteli és transzformációs rendszerek . Magnézium-alumínium ötvözet anyagrendszerek felhasználásával gyártott precíziós extrudálásos formázási eljárásokkal, ezek a termékek kombinálják könnyű szerkezet, nagy elektromos vezetőképesség és kiváló mechanikai szilárdság . A terméksorozat többféle anyagspecifikációt foglal magában, beleértve a 6063G alumínium-magnézium ötvözetet, az LF21Y alumínium-mangán ötvözetet, a 6R05 ritkaföldfém-alumíniumötvözetet és a 2A14 hőálló alumíniumötvözetet, amelyek átfogóan lefedik az UHV alkalmazási forgatókönyveket 220 kV, ± 750,00k között 1000kV. Névleges üzemi körülmények között az elektromos vezetőképesség eléri ≥60% IACS , névleges áramkapacitással legfeljebb 12.000A , a szakítószilárdság megmarad a 180-250 MPa tartomány, üzemi hőmérséklet lefedettség tól -40 ℃ és 150 ℃ között , és tervezett élettartama 30-40 év .

Anyagrendszer és ötvözet összetétel tervezése

Elsődleges ötvözet minőségei és jellemzői

Az anyagválasztás ehhez UHV magnézium-alumínium ötvözet csősínek közvetlenül meghatározza elektromos teljesítményüket és mechanikai megbízhatóságukat. A jelenlegi mérnöki alkalmazások elsősorban a következő négy ötvözetkategóriát használják:

• 6063G alumínium-magnézium ötvözet : Az Al-Mg-Si hőkezelhető erősítő ötvözet rendszerhez tartozik, amely kiváló extrudálási feldolgozási teljesítménnyel és korrózióállósággal rendelkezik. Az elektromos vezetőképesség körülbelül 53-55% IACS, 120-150 MPa szakítószilárdsággal, alkalmas a hagyományos UHV alállomási gyűjtősínrendszerekhez.
• LF21Y alumínium-mangán ötvözet : Al-Mn sorozatú rozsdamentes alumíniumötvözet, kiváló légköri korrózióállósággal és jó hegeszthetőséggel, közepes szilárdsággal. Elsősorban kültéri alállomásokon használják tengerparti és magas páratartalmú környezetben.
• 6R05 ritkaföldfém-alumíniumötvözet : Ritkaföldfém elemeket (például Ce, La stb.) épít be az alumíniummátrixba, jelentősen finomítva a szemcseszerkezetet, növelve a magas hőmérsékleti szilárdságot és a kúszásállóságot. Az elektromos vezetőképesség eléri a ≥60% IACS-t, 180-220 MPa szakítószilárdsággal, alkalmas nagyáramú, nagy terhelésű UHV hub állomásokhoz.
• 2A14 Hőálló alumíniumötvözet : Al-Cu-Mg-Si sorozatú, nagy szilárdságú hőálló ötvözet, amely 150 ℃ feletti hőmérsékleten képes hosszú ideig működni, szakítószilárdsága meghaladja a 250 MPa-t. Főleg generátorkimenetekhez, elektromos kemence transzformátorokhoz és más nagyáramú, magas hőmérsékletű alkalmazásokhoz használják.

Kritikus kémiai összetétel szabályozása

Az ötvözet összetételének pontos szabályozása az állandó gyűjtősín-teljesítmény biztosításának előfeltétele. Példaként a 6063G ötvözetet figyelembe véve az elsődleges elemeinek tömeghányadait szigorúan ellenőrizni kell a következő tartományokon belül:

A magnézium (Mg), mint elsődleges ötvözőelem, szilíciummal (Si) egyesülve Mg2Si erősítő fázisokat képez. A T6 hőkezeléssel (oldatkezelés mesterséges öregítés) az anyag szilárdsága jelentősen növelhető. Eközben a magnézium hozzáadása viszonylag csekély negatív hatással van az elektromos vezetőképességre, lehetővé téve a 6063G ötvözet számára, hogy kiváló egyensúlyt érjen el az erő és a vezetőképesség között.

Elektromos teljesítmény és áramterhelhetőség

Elektromos vezetőképességi és ellenállási jellemzők

Az UHV csősínek alapvető elektromos teljesítménymutatói az elektromos vezetőképesség és az egyenáramú ellenállás. A műszaki mérési adatok szerint a különböző ötvözetminőségek eltérő vezető tulajdonságokkal rendelkeznek:

• 6063G-T6 állapotú : Elektromos vezetőképesség ≥53% IACS, ellenállás 20 ℃-on körülbelül 0,0325 Ω·mm²/m
• 6101-T7 állapotú : Elektromos vezetőképesség ≥56% IACS, ellenállás 20 ℃-on kb. 0,0308 Ω·mm²/m
• 6R05 ritkaföldfém ötvözet : Elektromos vezetőképesség ≥60% IACS, ellenállás 20 ℃-on kb. 0,0287 Ω·mm²/m
• 1060 tiszta alumínium : Elektromos vezetőképesség ≥61% IACS, de alacsonyabb mechanikai szilárdsággal, csak olyan alkalmazásokban használható, ahol a szilárdsági követelmények nem kritikusak

Példaként egy 500 kV-os alállomást veszünk, amikor 6063G cső alakú gyűjtősíneket használunk, amelyek külső átmérője kb. 160 mm, falvastagsága 8 mm , a keresztmetszeti terület kb 3848 mm² . 35 ℃ környezeti hőmérséklet és 80 ℃ vezeték megengedett hőmérséklete mellett a folyamatos áramterhelhetőség eléri 4500-5000A . Ha azonos specifikációjú 6R05 ritkaföldfém ötvözetet használnak, az áramterhelhetőséget meg lehet növelni 4800-5300A , ami körülbelül 6-8%-os javulást jelent.

Jelenlegi teherbírás tervezési referencia

A csősínek jelenlegi teherbírásának tervezésénél átfogóan figyelembe kell venni a vezető keresztmetszetét, a hőleadás feltételeit, a környezeti hőmérsékletet és a napsugárzási tényezőket. Az alábbi táblázat referenciaértékeket ad a tipikus specifikációk áramterhelhetőségére kültéri körülmények között (környezeti hőmérséklet 35 ℃, vezeték hőmérséklete 80 ℃, napsugárzás intenzitása 1000 W/m²):

Figyelemre méltó, hogy amikor cső alakú gyűjtősíneket használnak kapcsolatok a GIS (Gas Insulated Switchgear) és a transzformátorok vagy megszakítók között , a tényleges áramterhelhetőséget meg kell szorozni egy korrekciós tényezővel 0,85-0,90 a kompakt hely és a korlátozott hőelvezetési viszonyok miatt.

Mechanikai szilárdság és szerkezeti tervezés

Szakító- és folyási szilárdság

UHV csősínek működés közben többszörös mechanikai terhelésnek kell ellenállnia, beleértve az önsúlyt, a szélnyomást, a jégfelszaporodást és a rövidzárlati elektrodinamikai erőket. Mechanikai teljesítménymutatóiknak meg kell felelniük a következő követelményeknek:

• Szakítószilárdság (Rm) : ≥ 180 MPa (6R05 ötvözet elérheti a 220 MPa fölé)
• Hozamerősség (Rp0,2) : ≥120MPa (6063G T6 állapotban kb. 150MPa)
• Megnyúlás (A50) : ≥8% (biztosítva, hogy a telepítés hajlítása során ne törjön el a rideg)
• Rugalmas modulus : Körülbelül 70 GPa, ami tiszta alumíniumnak felel meg

Rövidzárlati áramütés esetén a gyűjtősíneknek hatalmas elektrodinamikai erőknek kell ellenállniuk. Fogadás a 50kA/3s A rövidzárlati áram például a szomszédos párhuzamos vezetők közötti elektrodinamikai erő elérheti a több ezer newtont méterenként, ami megköveteli, hogy a gyűjtősíneknek ne csak megfelelő statikus szilárdsággal, hanem jó kifáradási ellenállással is rendelkezzenek. A magnézium-alumínium ötvözetek kifáradási határa kb 35-40% a szakítószilárdság, jó tartósságot biztosítva szél által indukált vibrációban és rövidzárlati vibrációs környezetben.

Elhajlás és támasztó fesztáv tervezés

A cső alakú gyűjtősínek alátámasztási fesztávja közvetlenül befolyásolja a projekt költségeit és az üzembiztonságot. Az IEEE Std 605 és DL/T 5222 szabványok szerint a kültéri cső alakú gyűjtősínek maximális elhajlása általában belülre korlátozódik. 1/200-tól 1/150-ig a fesztávból. Az általánosan használt φ160 × 8 mm példaként a cső alakú gyűjtősín, az önsúly és az alap szélnyomás (0,5 kN/m²) együttes hatására a maximális alátámasztási fesztáv elérheti 8-10 méter . Ha megerősített támasztékokat használnak, vagy a fesztávot 6-7 méterre csökkentik, az elhajlás jelentősen csökkenthető és a szél által keltett rezgésállóság javulhat.

Nagy fesztávú alkalmazásokhoz UHV alállomásokon (például utakon vagy berendezések területén) cső alakú gyűjtősín csillapító vezeték gyakran alkalmaznak kompozit szerkezeteket, vagy a középső fesztávhoz kiegészítő támasztékokat adnak hozzá, hogy elnyomják a szellő által kiváltott vibrációt és a rövidzárlati vibrációt. A mérések kimutatták, hogy az alumínium sodrott huzal csillapító vezetékek csősínek belsejébe történő felszerelése után a szellő által kiváltott rezgés amplitúdója csökkenthető több mint 60% , hatékonyan megelőzi a fáradtság okozta törés kockázatát.

Időjárásállóság és korrózióvédelem

Légköri korróziós viselkedés

A magnézium-alumínium ötvözetből készült csősínek felülete természetes módon sűrű Al2O3 oxid film körülbelül 2-10 nm vastagsággal. Ez az oxidfilm jó stabilitást mutat olyan környezetben, ahol a pH-érték 4-9 között van, hatékonyan megakadályozva az aljzat további korrózióját. Ipari (SO2-tartalmú), tengeri (Cl⁻-tartalmú) és savas esős környezetben azonban az oxidfilm megsérülhet, ami lyukacsos vagy szemcseközi korrózióhoz vezethet.

A gyorsított korróziós vizsgálati adatok azt mutatják, hogy a 6063G ötvözet éves korróziós sebessége ipari légköri környezetben kb. 0,5-1,5 μm , és tengeri légköri környezetben kb 1,0-3,0 μm . A 30 éves tervezési élettartam és a 8 mm-es falvastagság alapján további védelem nélkül is csak a korróziós veszteség 1-2% falvastagság, ami korlátozott hatással van a szerkezeti szilárdságra. Erősen korrozív környezetben (például tengerparti, magas sótartalmú területeken) azonban a felület eloxálása vagy korróziógátló bevonatkezelése javasolt.

Felületvédelmi eljárások

A cső alakú gyűjtősínek élettartamának meghosszabbítása érdekében zord környezetben a következő védőintézkedéseket alkalmazzák:

1. Eloxáló kezelés : 10-25 μm vastag Al₂O₃ film létrehozása a felületen elektrokémiai módszerekkel, nagy keménységgel és jó szigetelő tulajdonsággal, 3-5-szörösére javított korrózióállósággal.
2. Fluorokarbon bevonat : 30-50 μm filmvastagságú PVDF vagy FEVE fluorkarbon bevonatok permetezése, amelyek kiváló szín- és fénytartást mutatnak ultraibolya és sóködös környezetben, 20 évet meghaladó korrózióvédelmi élettartammal.
3. Hot-Dip bevonat : Tűzihorganyzás vagy ónozás alkalmazása a csatlakozó vasalatokon és más, eltérő fém érintkezési felületeken a galvanikus korrózió megelőzése érdekében.
4. Vezetőképes zsírvédelem : Cink vagy ezüst tartalmú vezető zsír felhordása az ízületi érintkezési felületekre az érintkezési ellenállás csökkentésére, valamint a levegő és a nedvesség elszigetelésére.

Technológiafejlesztési trendek

Új anyagok és eljárások

Ahogy az UHV projektek a magasabb feszültség fokozatok és a nagyobb átviteli kapacitás felé haladnak, a magnézium-alumínium ötvözetből készült csősín technológia tovább fejlődik:

• Nano-kompozit erősítés : A nanoméretű TiB2 vagy Al2O3 részecskék bejuttatása az alumíniummátrixba növelheti a szakítószilárdságot. 300 MPa felett anélkül, hogy jelentősen csökkentené az elektromos vezetőképességet, miközben javítja a kúszási ellenállást.
• Folyamatos extrudálási technológia : A Conform folyamatos extrudálási eljárások használata korlátlan hosszúságú csősínek gyártását teszi lehetővé, kiküszöbölve a hagyományos extrudálásból származó interfész gyengeségeit és jelentősen javítva a termék konzisztenciáját.
• Online oltás és öregedés : Az extrudálási, hűtési és öregítési folyamatok egyetlen gyártósorba történő integrálása lerövidíti a gyártási ciklusokat, míg a precíz hőmérséklet-szabályozás ±5%-on belül csökkenti a teljesítményváltozást a T6 állapotában.

Intelligens felügyeleti technológia

A modern UHV alállomások fokozatosan bevezetik a dolgok internetét és a mesterséges intelligencia technológiákat a csősín működési feltételeinek valós idejű monitorozására:

1. Elosztott optikai hőmérsékletmérés : Optikai szálak fektetése csősínek felületére vagy csatlakozási pontjaira, Raman-szórás vagy Brillouin-szórási elvek alkalmazásával az elosztott hőmérsékletmérés eléréséhez ±1℃ pontossággal és 0,5 méteres térbeli felbontással.
2. Vezeték nélküli feszültségfigyelés : Miniatűr vezeték nélküli nyúlásérzékelők telepítése a támaszpontokon és a középső tartományban a rezgés frekvenciájának és amplitúdójának valós idejű gyűjtésére, spektrális elemzéssel azonosítva a szellő által kiváltott rezgéseket és a jégsugarakat.
3. AI hiba előrejelzése : Gépi tanulási modellek betanítása korábbi működési adatokon, fúziós elemzés végrehajtása többdimenziós adatokon, beleértve a hőmérsékletet, a rezgést és a meteorológiai feltételeket, a lehetséges hibák előrejelzése érdekében 72 óra előre 90%-ot meghaladó pontossággal.

Előre tekintve, UHV magnézium-alumínium ötvözet csősínek felé fog fejlődni nagyobb szilárdság, nagyobb elektromos vezetőképesség, hosszabb élettartam és nagyobb intelligencia , amely szilárd eszköztámogatást nyújt egy új, megújuló energiát jelentő energiarendszer kiépítéséhez.
