Mi teszi az oszlopszigetelőket a modern nagyfeszültségű infrastruktúra gerincévé

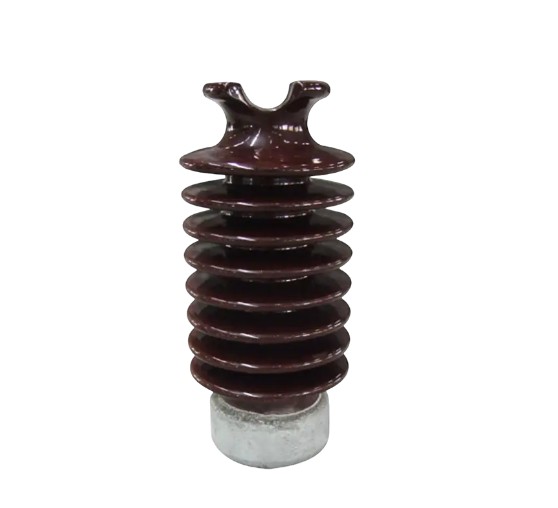

A oszlop szigetelő egy merev szigetelő alkatrész, amelyet alállomásokban, távvezetékekben és kapcsolóberendezésekben használnak feszültség alatt álló vezetők támogatására és elektromos szigetelés biztosítására. Az új szigetelési technológiák folyamatos megjelenése ellenére az oszlopszigetelők továbbra is az előnyben részesített megoldások a biztonságos és stabil hálózati működés biztosítására áramellátó rendszerek 550 kV-ig bizonyított mechanikai szilárdságuknak és elektromos teljesítményüknek köszönhetően. Szigetelési ellenállásukat jellemzően fent tartják 1,0 × 10¹³Ω , elérő élettartammal 20-40 év , így az egyik legköltséghatékonyabb hosszú távú beruházás az energiainfrastruktúrába.

Alapvető alkalmazási területek és feszültséglefedettség

Az oszlopszigetelők alkalmazása az energiaellátó rendszerek több kritikus szakaszát öleli fel, a középfeszültségű elosztástól az ultranagyfeszültségű átvitelig.

Alállomások és kapcsolóberendezések

Az alállomásokon az oszlopszigetelőket elsősorban a gyűjtősínek, szakaszolók és megszakítók megtámasztására használják. A szabványos modellek hajlítási teherbírása tól kezdve 2kN és 20kN között , amely megfelel a különböző kapacitású transzformátorok kimenő vonali követelményeinek. Mert 550 kV-os ultra-nagyfeszültségű alállomások , a porcelán oszlopos szigetelők továbbra is a fő választás továbbra is kiváló időjárásállóságuk és mechanikai stabilitásuk miatt.

Megújuló Energia Erőművek

A szél- és fotovoltaikus beépített kapacitás gyors növekedésével jelentősen megnőtt a megújuló energiát felépítő állomások oszlopszigetelőinek igénye. Ezek az állomások jellemzően tengerparti, sivatagi vagy magaslati régiókban helyezkednek el, ami magasabb követelményeket támaszt a szigetelők szennyeződésmentességével és hőmérséklet-különbség-ellenállásával szemben. A kompozit anyagú oszlopszigetelők erősebb alkalmazkodóképességet mutatnak az ilyen forgatókönyvekben.

Ipari áramelosztó rendszerek

A nehézipari vállalkozások, például a kohászat és a vegyipar elosztószekrényeiben és kapcsolóberendezéseiben oszlopszigetelőket használnak az áramvezetők rögzítésére és leválasztására. Az ipari környezetben előforduló por, sópermet és vegyi korrózió folyamatos veszélyt jelent a szigetelőfelületekre, ezért a szennyeződés elleni flashover termékek behatolási aránya évről évre növekszik.

Anyagtechnológiai összehasonlítás és kiválasztási ajánlások

Az oszlopszigetelők jelenlegi piacát két fő műszaki út uralja: a porcelán és a kompozit polimer, amelyek mindegyike eltérő teljesítményfókuszokkal rendelkezik, amelyek alkalmasak a különböző működési környezetekre.

Kiválasztás szempontjából 550 kV-os ultra-nagyfeszültségű forgatókönyvek továbbra is a porcelán szigetelők dominálnak; míg bent 220kV és az alatti tengerparti, ipari szennyezettségű vagy magas páratartalmú környezetben található projektek esetén a kompozit polimer szigetelők piaci részesedése gyorsan bővül. A gyakori karbantartást igénylő vagy nehezen megközelíthető helyen elhelyezkedő állomások esetében a kompozit anyagok könnyű előnye jelentősen csökkentheti az üzemeltetési és karbantartási költségeket.

Kulcsfontosságú teljesítménymutatók és hosszú távú megbízhatóság-ellenőrzés

A megbízhatósága oszlop szigetelős közvetlenül kapcsolódik az elektromos hálózat biztonságos üzemeltetéséhez, és alapteljesítményüket szigorú típusvizsgálatokkal és hosszú távú üzemi adatokkal kell igazolni.

Elektromos szigetelési teljesítmény

A jó minőségű oszlopszigetelőknek stabilan fent kell tartaniuk a szigetelési ellenállást 1,0 × 10¹³Ω hogy névleges feszültség mellett ne léphessen túl szivárgási áram vagy ne forduljon elő felületi áttörés. Nedves és szennyezett körülmények között a kompozit polimer anyagok hidrofóbitásuk miatt lényegesen kisebb áttörési feszültségcsökkenést mutatnak, mint a porcelán anyagok – ez a jellemző különösen kritikus esős évszakban vagy tengerparti sópermetes környezetben.

Mechanikai terhelhetőség

Az oszlopszigetelők szabványos hajlítási terhelési tartománya jellemzően 2kN és 20kN között . A kiválasztásnál átfogóan figyelembe kell venni a vezetőfeszültség, a szélterhelés, a jégterhelés és a rövidzárlati elektrodinamikai erő együttes hatásait. Nagy fesztávú vagy nehéz jégfelületű vonalakhoz ajánlott megerősített termékeket választani, amelyek hajlítási terhelése nagyobb. 16 kN és megfelelő biztonsági ráhagyást kell fenntartani.

Élettartam és öregedési mechanizmusok

Normál üzemi körülmények között az oszlopszigetelők tervezett élettartama a 20-40 év . A porcelán szigetelők öregedése elsősorban a mechanikai szilárdság romlásában és a mázromlásban nyilvánul meg; A kompozit polimer szigetelők figyelmet igényelnek a szilikongumi porosodására, a keményedésre és a mag rúd ridegségére. A rendszeres infravörös hőmérsékletmérés, az ultrahangos tesztelés és a hidrofób-érzékelés hatékony eszköz az élettartam meghosszabbítására.

Ipari technológiai fejlődés és jövőbeli trendek

Az utószigetelő ipar a nagy teljesítmény, az intelligencia és a környezetbarátabbá válás irányába fejlődik, az új anyagok és észlelési technológiák integrálásával, amelyek átalakítják a termékformákat.

A kompozit anyagok folyamatos optimalizálása

A magas hőmérsékletű vulkanizált szilikongumi (HTV) és a szobahőmérsékletű vulkanizált szilikongumi (RTV) bevonatok összetételét folyamatosan fejlesztik. Az új töltőanyagok és kapcsolószerek alkalmazása több mint a kompozit szigetelők nyomkövetési és eróziós ellenállását javította. 30% . Egyes gyártók már piacra dobták az erre alkalmas kompozit oszlopszigetelőket 363 kV és nagyobb , fokozatosan behatol az ultra-nagyfeszültségű mezőbe.

Az Intelligens Monitoring Technológia integrációja

Az intelligens oszlopszigetelők beépített nyúlásmérőkkel, hőmérséklet-érzékelőkkel és szivárgási áramérzékelőkkel a kísérleti alkalmazási szakaszba léptek. Ezek az eszközök valós időben képesek figyelni a mechanikai terhelést, a felületi hőmérsékletet és a szigetelés leromlási állapotát, lehetővé téve az időszakos karbantartásról az állapotfüggő karbantartásra való átállást. Iparági becslések azt sugallják, hogy az intelligens felügyeleti technológia segítségével csökkenthető a szigetelő meghibásodása által okozott nem tervezett leállások 40% - 60% .

Környezetvédelmi és újrahasznosíthatósági követelmények

A globális hálózat szén-dioxid-semlegességi céljainak előrehaladásával egyre nagyobb figyelmet kap az energiafogyasztás szabályozása a szigetelőgyártás során és az élettartam végén történő újrahasznosítás. A porcelán szigetelőanyagok alapanyagai (magas alumínium-oxid-tartalmú bauxit, kvarc stb.) széles körben elérhetőek és újrahasznosíthatók; A kompozit szigetelőknek technikai kihívásokkal kell szembenézniük a magrúdgyanta és a szilikongumi szétválasztása és újrahasznosítása során, a pirolízis és a kémiai lebontási módszerek a jelenlegi kutatási hotspotok.

Beszerzési és üzemeltetési és karbantartási legjobb gyakorlatok

Az áramszolgáltatók és a mérnöki vállalkozók számára a tudományos beszerzési döntések és a karbantartási stratégiák kulcsfontosságúak a hosszú távú megbízható működés biztosításában. oszlop szigetelős .

Szállítói képesítés ellenőrzési ellenőrzőlista

• A teljes típusvizsgálati jelentések rendelkezésre állnak-e, beleértve az elektromos, mechanikai és termikus-mechanikai vizsgálati adatokat
• Vannak-e eredmények a nagyfeszültségű alkalmazásokban, különösen a célfeszültségszintek és az éghajlati viszonyok melletti működési rekordok
• Stabil-e a nyersanyag-ellátási lánc, és hogy a porcelán szinterezési vagy polimer vulkanizálási folyamatok érettek és ellenőrizhetők-e
• A minőségirányítási rendszer megfelel-e az ISO 9001 és az energiaipar-specifikus tanúsítványoknak

Helyszíni telepítés és rutin karbantartás

1. Beszerelés előtt ellenőrizze a szigetelő megjelenését, hogy nincsenek-e repedések, mázhibák vagy fészer sérülések, és ellenőrizze, hogy a kúszótávolság megfelel-e a szennyezettségi fok követelményeinek.
2. Használjon nyomatékkulcsot a csavarok meghúzásakor, hogy elkerülje a porcelán alkatrészek feszültségkoncentrációját vagy a tömítés meghibásodását a kompozit szigetelő végein a túlhúzás miatt
3. Az üzembe helyezést követően 1-3 évente végezzen leállási tisztítást és hidrofób vizsgálatot; a ciklus évenkénti lerövidítése erősen szennyezett területeken
4. Készítsen egyedi szigetelő nyilvántartásokat, dokumentálja a gyári paramétereket, a tesztadatokat és a karbantartási előzményeket az állapotfelmérés támogatása érdekében
